德国 Gigahertz-Optik PLL-1701 是一款高速双输入验光仪，用于测量 CW、调制辐射和 W 光纤。
• 带电气输入的验光计 (BNC)；
• 和带有小积分球的光输入，用于光纤的 W 测量；
• 对数和线性放大器；
• USB和RS422接口。
PLL-1701 验光计设计用于具有两种不同放大器模式（线性或对数）的两种不同类型的快速光学测量。
该设备包含一个小型积分球和检测器，用于测量 400 nm 至 1550 nm 波长范围内光纤（FC 连接器）的光功率（以 W 为单位）。测量结果可以直接作为模拟电压 (BNC) 输出，也可以通过 USB 或 RS422 接口作为数字数据输出。到 BNC 的纯模拟测量转换（互阻抗）的速度为 200000 个样本/秒，适合非常快速的测量目的。数字测量仅受 USB 和 RS422 (100kHz) 传输速度的限制。可以使用外部检测器与提供的 BNC 电流输入来代替积分球测量。
设备本身可以通过两个远程接口进行配置。
与VL-3701-1等外部光度检测器结合使用时，快速采样率可以对照明产品进行闪烁评估。标准闪烁指标 P st、SVM、M p、闪烁频率、闪烁指数和闪烁百分比均在可用软件中实现。
PLL-1701 线性信号放大器为所有增益范围提供 16 µs 或 500 µs 的固定上升时间，可通过远程命令设置。电流电压放大器的总增益范围分为九个范围，以实现最佳的信噪比。
PLL-1701 还提供一个对数放大器，可通过一个放大器增益范围覆盖整个动态范围。因此不需要增益切换，否则会花费一些时间并从而限制一些高速应用。
除了验光计的传统测量功能（AA - 模拟到模拟（互阻抗）和 ADC - 模拟到数字转换器）之外，PLL-1701 还集成了一个数模转换器，能够将 16 位数字数据传输到模拟电输出（BNC）；信号发生器功能（-5V 至 +5V）。
PLL-1701 附带基于 Windows 的软件，该软件提供了通过 USB 和 RS422 进行远程控制测量和分析的所有常用功能。可选地，S-SDK-PLL1701 可用于通过用户自己的软件来实现仪表。
| 产品图 | |
 |  |

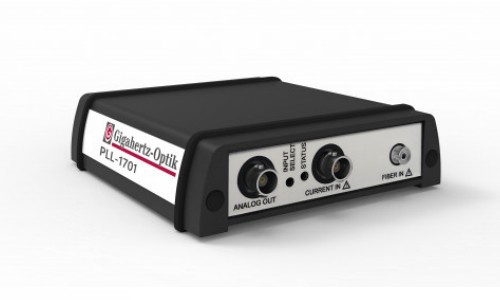

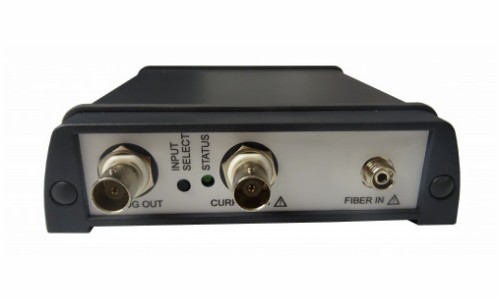

| PLL-1701 验光仪 | 正视图 |
 |  |

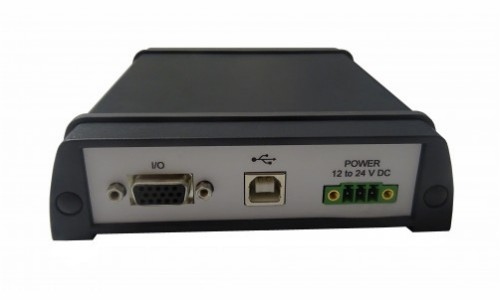

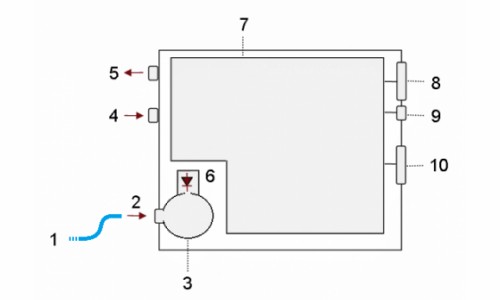

PLL-1701 示意图：1 = 光纤（用户）、2 = FC 连接器、3 = 积分球、4 = 电流输入（外部检测器）、5 = 电压输出、6 = 光电二极管、7 = 电子板、8 = 电源、9 = USB，10 = I/O 接口 | 后视图 |
| （1）常规 | |||
| 简短的介绍： | 高速跨阻放大器、数字数据采样器和函数发生器，适用于多种应用，并配有用于光纤辐射功率 (W) 测量的积分球。 PLL-1701 凭借两个集成放大器而脱颖而出，其中一个是具有九个增益范围的线性放大器，另一个是具有一个高动态范围且无需范围切换的对数放大器。 | ||
| 主要特点： | 用于快速测量光纤的光学 FC 输入、用于外部探测器头的 BNC 电流输入、线性和对数电流放大器。 | ||
| 测量范围： | 线性和对数放大器，使用在 400 nm 至 1550 nm 范围内校准的积分球进行辐射功率测量 (W)。 | ||
| 典型应用： | 光纤快速测量、探测器头快速测量、AA、ADC 和 DAC 测量、闪烁测量 | ||
| 校准： | 工厂校准。可追溯至国际校准标准 | ||
| （2）产品 | |||
| 输入接口： | BNC 连接器（电气） | 输出接口： | BNC 连接器，输出电压：± 5V |
| FC 连接器（光纤） | USB | ||
| 模数转换器： | 16位 | 数模转换器： | 16位 |
| 函数发生器： | PLL-1701 能够在 BNC 输出（函数发生器）上提供电信号： 最大值 -5 V 至 +5 V 10000 个值，时钟速度 3 µs – 900 µs | ||
| 测量范围 | 线性放大器： | ||
| 最大范围 | 上升时间(10 - 90)% | 上升时间延长(10 – 90)% | |
| ± 1.17 mA | 16 µs | 500 µs | |
| ± 545 µA | 16 µs | 500 µs | |
| ± 254 µA | 16 µs | 500 µs | |
| ±117 µA | 16 µs | 500 µs | |
| ± 54 µA | 16 µs | 500 µs | |
| ± 25.4 µA | 16 µs | 500 µs | |
| ± 11.7 µA | 16 µs | 500 µs | |
| ± 5.45 µA | 16 µs | 500 µs | |
| ± 2.54 µA | 16 µs | 500 µs | |
| 对数放大器： | |||
| 最大电流：+1 mA（模拟输出电压：+4.8 V）； 最小电流：+100 pA（模拟输出电压：-1.8 V）； （截止频率取决于电流，例如：10nA≅20kHz，1nA≅5Khz）。 | |||
| 图表 | |||

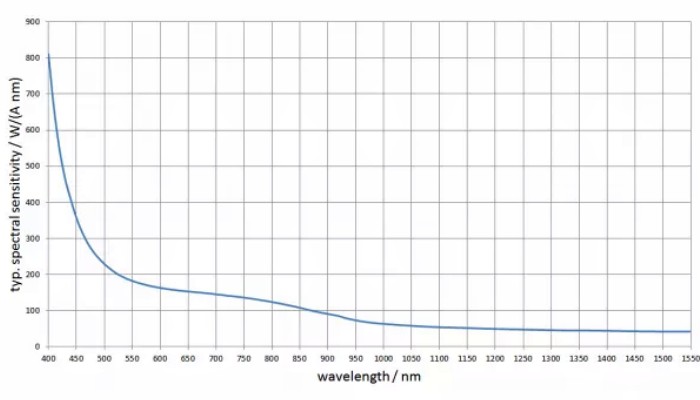

| 光谱响应度 |  | ||
| 校准不确定度 | |
| λ | u(k=2) |
| (400 - 800) nm: | ± 5 % |
| (810 - 900) nm: | ± 6 % |
| (910 - 1070) nm | ± 6.5 % |
| (1080 - 1100) nm | ± 7 % |
| (1110 - 1550) nm: | ± 7.5 % |
| 光谱辐射强度响应度 (400 - 1550) nm | |
| （3）其它 | |||
| 电源： | (9-24) 直流； 12V 时 200mA | 采样率： | 100.000 SPS（采样/秒），连续数据传输 |
| 接口： | USB V2.0（全速，HID 设备）； RS422（基于LVDS）； 限制：RS422 只能连接一台设备。 最大接口传输速度：100kHz。 | 扳机 | 外部信号：低电平有效，触发电平约1V，延迟：上升时间 (16μs) + 数字化 (15μs)，可预触发； 内部数字触发：延迟2μs±200ns。 |
| 重量 | 550克 | 方面 | 173.3 毫米 x 36.2 毫米 x 124.4 毫米 |
| 温度范围 | 储存：（-10 至 50）℃； 操作：（10 至 30）°C。 | 湿度 | <80%，非冷凝 |
| 信息 | 建议定期重新校准当前校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下，辐射计在低测量电流下可能会出现故障电流，应予以考虑。相对于校准温度的温差会增加测量不确定度。 | ||
• S-SDK-PLL1701：用于 PLL-1701 器件的软件开发套件，用于在自己的软件中进行器件控制和实施。
• VL-3701：用于测量明视照度的探测器头（以 Lux [lx] 为单位）。
• S-PLL1701：适用于 PLL-1701 及其变体的应用软件。
• P-21：多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。
• TR-9600：高速、短上升时间数据记录仪光学计（瞬态记录仪电流放大器）。
