Gigahertz-Optik PFL-200 光电二极管探测器的快速闪烁计(放大器)
详情说明

      一、PFL-200 光电二极管探测器快速闪烁计的特点

      德国 Gigahertz-Optik PFL-200 是一款用于带 BNC 连接器的光电二极管探测器的快速闪烁计(放大器)。PFL-200 用于 Pst、SVM 闪烁测量和其他需要快速采样(高达 200 kHz)的指标或测量的快速放大器。

         • 闪烁测量符合 CIE:TN-006、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015 等;

         • 适用于所有光电二极管探测器(光伏操作);

         • BNC 输入连接器(适合 Gigahertz Optik 类型 -1 连接器);

         • 在比对活动中验证闪烁测量(与BTS256-EF相同的放大器)。

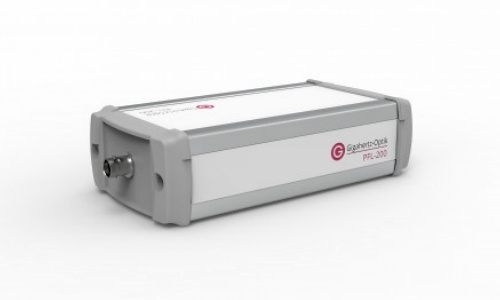

Gigahertz-Optik PFL-200 光电二极管探测器的快速闪烁计(放大器)

PFL-200 用于 BNC 探测器,可进行快速闪烁测量

      二、PFL-200 光电二极管探测器快速闪烁计介绍

      一般照明用途的灯和灯具制造商在根据 EMC 抗扰度要求评定产品安全性时必须考虑光闪烁。除了电源电压波动的影响外,还必须考虑灯和灯具本身引起的闪烁效应。


      著名测量设备制造商 Gigahertz Optik GmbH 推出 PFL-200,为所有 BNC 探测器提供闪烁放大器。与可编程交流电源相结合,PFL-200 成为用于灯和灯具的综合闪烁测试系统,包括电压波动抗扰度测试 IEC TR 61547-1:2017。请参阅有关 TLA 的技术文章。如果还需要光谱测量,BTS256-EF而不是 PFL-200 将是完美的解决方案。


      1、PFL-200 – 闪烁计

      作为光闪烁计,PFL-200 支持所有当前的闪烁测量:

         • 闪烁百分比(IEEE 标准 1789-2015、IES:RP-16-10、CIE:TN-006、CIE:TN-012)。

         • 闪烁指数(IEEE 标准 1789-2015、IES:RP-16-10、CIE:TN-006、CIE:TN-012)。

         • FFT 频率分量分析。

         • P st短期闪烁严重程度(CIE:TN-006、CIE:TN-012、IEC TR 61547)

频闪可见度测量,SVM(CIE:TN-006、CIE:TN-012、IEC TR 63158)。

         • M p ASSIST 闪烁感知指标。

         • 联合附录JA10。


      此外,当与电源 LPS-CH-500结合使用时,PFL-200 允许根据 IEC TR 61547 进行闪烁测试。这些测试旨在探测光源在干扰信号影响下在交流电路中运行时的闪烁稳定性。


      2、用户软件S-BTS256

      PFL-200 通过全面且强大的 S-BTS256软件进行操作。这允许进行各种评估,例如 SVM 和 Pst。

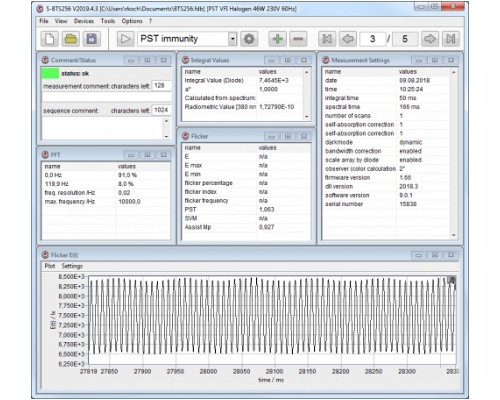

用于闪烁和光评估的 S-BTS256 软件

用于闪烁和光评估的 S-BTS256 软件


      3、PFL-200 的校准

      跨阻放大器的一项重要质量特征是其对所有范围进行精确且可追踪的电流校准。每台 PFL-200 设备均附有各自的校准证书。


       4、PFL-200 闪烁放大器的选件

         • 软件开发套件,用于将设备集成到用户自己的软件中。

         • 结合软件工具 ST-Flicker 和可编程交流电源 LPS-CH-500 Gigahertz-Optik GmbH 为符合 IEC TR 61547-1:2017 标准的测试系统提供 BTS256-EF 的功能扩展,用于一般照明用途的设备- EMC 抗扰度要求 - 第 1 部分:客观的光闪烁和波动抗扰度测试方法。

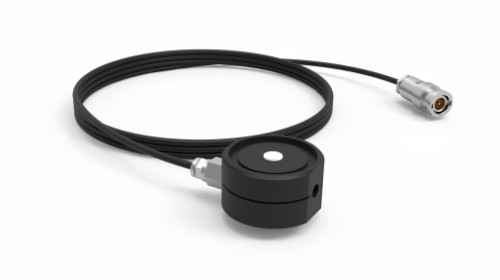

VL-3702 作为示例检测器

VL-3702 作为示例检测器(可选)

      三、PFL-200 光电二极管探测器快速闪烁计的技术规格

(1)基本参数
简短的介绍:用于 -1 (BNC) 探测器的闪烁放大器,带 USB 接口用于远程控制。
主要特点:用于 SVM、Pst 等的闪烁放大器,USB 接口,包括直观的软件和闪烁评估,BNC (-1) 连接器.
测量范围:取决于探测器典型应用:照明行业的精确闪烁测量
校准:放大器工厂校准,可溯源国家标准


(2)产品
传感器:BNC 连接器 (-1)最小信号电流:0.1 pA
最大信号电流:20 µA


闪烁计
被测量:闪烁百分比(IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021)、闪烁指数(IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021)、闪烁频率、快速傅里叶变换 (FFT)、P st  短期闪烁严重性 Pst (CIE TN 006:2016、CIE TN 012:2021、IEC TR 61547:2020)、频闪效应能见度测量 SVM (CIE TN 006:2016、 CIE TN 012:2021、IEC TR 63158)、Mp ASSIST、联合附录 JA10。
BTS256-EF 的内部存储器有限,因此当用作手持式仪表(不带 PC)时只能访问以下频率范围:
测量时间(传感器)测量时间(闪烁)采样率上限截止频率较低的截止频率可接受信噪比的不确定性FFT频率分辨率
50 ms41.0 ms20 µs5 kHz60 Hz1%+-0.5 Hz25 Hz
100 ms81.9 ms40 µs5 kHz30 Hz1%+-0.5 Hz12.5 Hz
200 ms163.8 ms80 µs2.5 kHz15 Hz1%+-0.5 Hz6.3 Hz
500 ms327.7 ms160 µs1.2 kHz8 Hz1%+-0.5 Hz3.2 Hz
1000 ms655.4 ms320 µs0.6 kHz4 Hz1%+-0.5 Hz1.6 Hz
3000 ms2620 ms1280 µs150 Hz1 Hz1%+-0.1 Hz0.4 Hz
6000 ms5240 ms2560 µs75 Hz0.5 Hz1%+-0.05 Hz0.2 Hz
12000 ms10486 ms5120 µs33 Hz0.25 Hz1%+-0.02 Hz0.1 Hz


当 BTS256-EF 与 PC 和 S-BTS256 或 S-SDK-BTS256软件结合使用时,测量范围可扩展至以下范围:
测量时间(闪烁)采样率上限截止频率(3分贝)较低的截止频率可接受信噪比的不确定性FFT频率分辨率
min.1 ms1 ms (1kHz)-5 µs (200kHz)200 Hz-10 kHz2.5 kHz1% ± 0.5 Hz1 kHz
max.180 s (3 min)1 ms (1kHz)-10 µs (100kHz)200 Hz-10 kHz0.014 Hz1% ± 0.5 Hz0.005 Hz

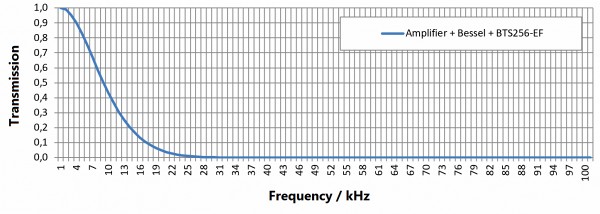

滤波器传输放大器:
25
3dB 范围 0 至 5 = 10 kHz,范围 6 至 8 = 200Hz(对于闪烁测量,仅建议使用 0 到 5 的范围)


(3)其它规格
微处理器:16Bit,25ns 指令周期电源:每个 USB 5VDC、450mA
接口:USB 2.0(B 型 USB);

选项 WiFi:根据要求提供 WiFi 2.4 GHz(外部天线,范围 > 100m)。

温度范围:工作:+10°C 至 +30°C;储存:-10°C 至 +50°C。
运输箱:333mm x 280mm x 70mm, 650g尺寸:159mm x 85mm x 45mm(长×宽×高)
重量:430 g


      四、可与 PFL-200 快速闪烁计/放大器配置的仪器

         • VL-3701:用于测量明视照度的探测器头(以 Lux [lx] 为单位)。

         • VL-3702:用于测量明视照度(以 Lux [lx] 为单位)的探测器头。 B 级,f1 ≤ 6 %。

         • VL-3704:用于测量明视照度的探测器头(以 Lux [lx] 为单位)。

         • VL-3705:用于测量暗视照度的探测器头(以 Lux [lx] 为单位)。

         • VL-3707:光度检测器与可选的 P-9710 光度计一起测量极低的照度。

         • PD-11 Series:带 DP-11 安装座的探测器头。

         • S-SDK-BTS256:BTS256 变体的软件开发套件。

         • S-BTS256:BTS256 变体的应用软件。


      五、更多与 PFL-200 快速闪烁计类似的产品

         • BTS256-EF:高精度闪烁计和通用照明光谱照度计。
