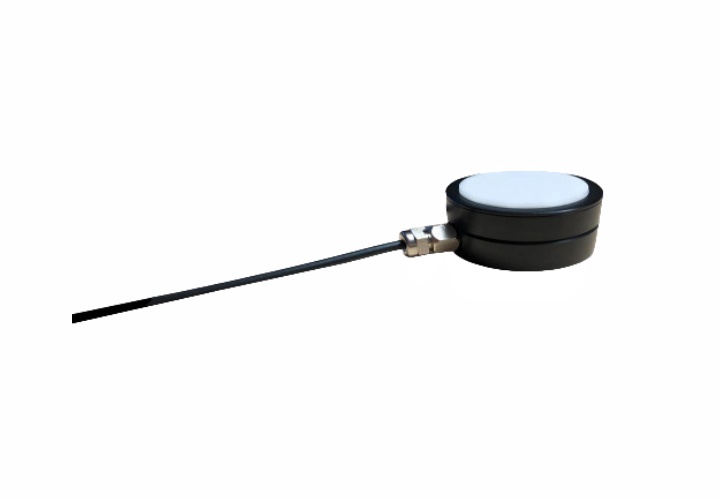

德国 Gigahertz-Optik VL-3707 是一款高灵敏度光探测器/检测头，适用于极低光照水平，从 <100 μlx 到 > 80,000 lx，与可选的 P-9710 光度计一起测量极低的照度。
照度是用于定义人眼感知的落在表面上的光强度的度量。照度水平非常低的例子有很多，包括人造光源和自然光源：
• 街道照明 (10 lx)
• 逃生通道应急照明（至少 1 lx）
• 黄昏（约 3 lx）
• 满月之夜（0.05 - 0.36 lx）
• 星光 (0.00022 lx)
• 多云夜空 (0.00013 lx)
在上述人工照明示例中，不同的标准和法规（例如 EN 1838）定义了占用区域必须维持的最低照度水平。

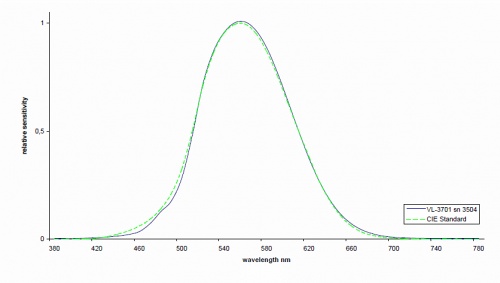

光度照度检测头 VL-3707 的典型光谱灵敏度。
• 因此，以测量应急照明的照度为例，照度计必须具有 0.01 lx 的最小分辨率，以提供足够的信噪比来测量所需的 1 lx 照度。对于要求苛刻的技术和科学应用，即使这种灵敏度通常也是不够的。
• 在灯和灯具的测角测量中，所需光束轮廓外部的发光强度明显低于其内部的发光强度，理想情况下应为零。测角应用中的发光强度由测量的照度以及测量头与光源之间的距离决定。
• 第一代和第二代夜视设备分别提供 1000 倍和 20000 倍的强度增益，即使在最黑暗的环境光条件下也能实现高对比度图像。要检查实验室和室外的夜视设备，必须可靠地测量目标物体区域的极低照度。
• 对于图像增强器和夜视设备的质量保证测试，检查其光放大和成像质量。这需要均匀照明，照度水平在 µlx 范围内，亮度水平在 mcd / m² 范围内，必须确定参考水平。通常使用具有非常低光强度的基于积分球的均匀光源作为该应用的光源。
• 由于人工照明的使用不断增加而造成的夜空光污染正在影响野生动物物种和生态系统，并可能对人类产生有害影响。研究需要精确测量低水平照度。
Gigahertz-Optik 借助 VL-3707 提供了用于测量照度的高灵敏度光探测器。其高灵敏度是通过使用具有优化量子效率和极高分流电阻的最新技术光电二极管来实现的。此外，高透射光度校正滤光片和扩散窗支持高灵敏度。此外，高分流电阻可减少暗电流，从而最大限度地减少工作温度影响。
检测 VL-3707 在低照度水平下产生的非常小的信号电流需要适当匹配的低水平检测电子设备。为此，Gigahertz-Optik 提供了 P-9710 验光计。 P-9710 的跨阻放大器与其 16 位 ADC 相结合，可提供飞安范围内的噪声水平 (10 -15A)，即使在 100 μlx 的照度下也能提供足够的信噪比。同样重要的是信号输入端的电子可调偏移调整，它可以最大限度地减少探测器暗电流信号的影响。还可以通过 RS232 接口实现偏移调整功能。由于具有八个可切换的放大级，该验光计提供了非常高的动态范围，与 VL-3707 结合使用，可以测量超过 80,000 lx 的照度。与多种测量和评估模式一起，P-9710 验光仪是与 VL-3707 测量头一起测量低照度的理想检测和显示设备。
千兆赫光学实验室在 NMI 可追溯性和校准性能方面提供最高水平的工厂校准。我们的工厂校准保证了这一点，所有校准都遵循与 DAkkS 认可的 Gigahertz-Optik 测试实验室相同的质量管理。

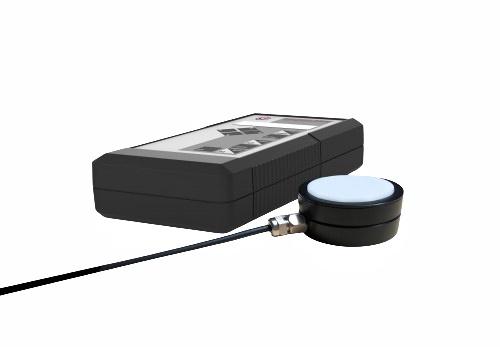

用于极低照度水平的照度计由验光计 P-9710 和光度检测头 VL-3707 组成。
| （1）基础规格 | |||
| 简短的介绍 | 光度检测器与可选的 P-9710 光度计一起测量极低的照度。 | ||
| 主要特点 | 紧凑型探测器采用最新一代高品质光电二极管，可实现最大灵敏度和最高可能的分流电阻。光度灵敏度和余弦视场函数与最大灵敏度的良好匹配。 | ||
| 测量范围 | 照度灵敏度典型值12nA/lx。最大光电流 1 mA。与验光计 P-9710 结合使用时推荐的测量范围 <100 µlx (NEI 10 µlx) 至 > 80,000 lx。 | ||
| 典型应用 | 夜间条件下的照度测量。测角仪应用。图像增强器和夜视装置测试。应急照明。光污染。 | ||
| 校准 | 具有记录的 NMI 可追溯性的工厂校准 | ||
| （2）技术参数 | |||
| 典型响应度：12 nA/lx | 最大信号电流：1 mA | 输入光学器件：扩散窗直径 30 mm | 最小信号电流：取决于验光计 |
| 上升时间：33 µs | 温度范围：(5 - 40)°C | 方面：直径：37 毫米（+连接器），高度：21毫米 | |
| f1'（光谱不匹配）：f1' ≤ 3 % (CIE: Class 3*, DIN EN 13032-1: Class A) | |||
| f2（方向响应/余弦误差）：f2 ≤ 6% (CIE: Class 1*, DIN EN 13032-1: Class C) | |||
| f6（温度）：DIN EN 13032-1: Class L ≤ 0,15%；CIE: Class 4*: ≤ 0,75% | |||
| 测量范围：与验光计 P-9710 结合使用时推荐的测量范围 <100 µlx 至 > 80,000 lx | |||
| 连接器：同轴电缆 2m 长，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器 | |||
| 照度测量范围（积分测量） |  | ||
