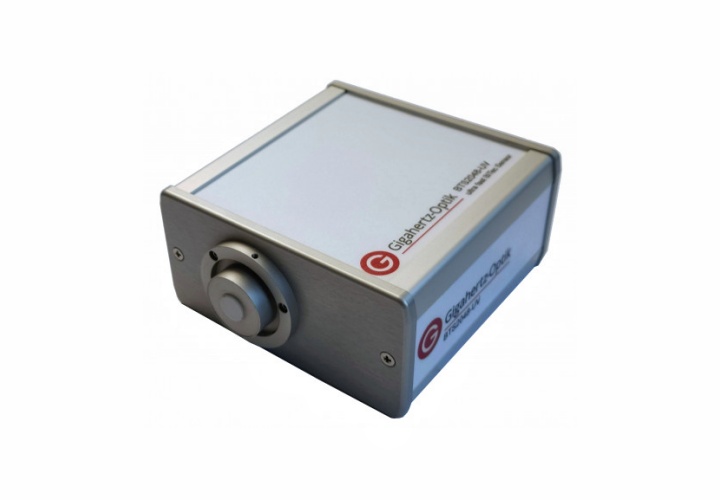

德国 Gigahertz-Optik BTS2048-UV 是一款高品质紧凑型光谱辐射计，用于紫外测量。
• 高杂散光减少（BTS2048-UV-S 的减少滤光片版本）。
• 超快速接口和电子快门。
• 高光学分辨率。
• 适合各种测量任务（UV LED、氘灯、钨丝灯到太阳辐射）。
• 高杂散光减少有助于将精确校准转化为精确测量。

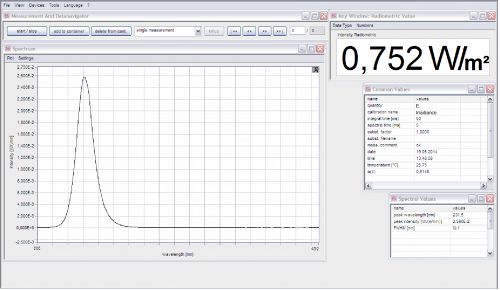

用于 BTS2048-UV 的 S-BTS2048 软件
传统 CCD 探测器的光谱响应度通常在 200 nm 至 430 nm 范围内。通常，CCD 探测器的这种宽光谱响应度范围被称为光谱辐射计的响应度范围。然而，这没有考虑色散光栅的光谱响应函数，这进一步降低了探测器在紫外光谱中的响应度。这会导致紫外线测量信号产生显着误差，主要是通过长波杂散光产生的。宽带光谱仪的光谱分辨率通常不足以保证窄带 UV LED 等的精确测量。
专为紫外线辐射设计的 CCD 光谱辐射计具有有限的光谱范围，并且具有非常高的光栅效率和非常高的光谱分辨率。此外，滤光片还可用于显着减少杂散光。
BTS2048-UV 满足高端紫外二极管阵列光谱仪的所有要求，尽管采用尖端技术，但价格极具吸引力。
BiTec 传感器的一项独特功能是背照式 CCD 光谱仪和硅光电二极管的组合，可提供高线性度，从而实现极快的测量。具有热电冷却功能的全线性化 2048 像素 CCD 探测器由于其积分时间范围为 2 µs 至 60 s，因此可提供非常宽的动态范围。这样可以在较宽的强度范围内精确测量 UV LED。该设计在 190 nm 至 430 nm 的整个光谱测量范围内提供 0.8 nm 的高光学分辨率。该光谱仪还配备了两个光学滤波器，用于自动低杂散光测量。在存在其他光源的情况下，此类测量对于宽带 UV 灯和 UV LED 是必要的。 BiTec 探测器内的极高线性度 SiC 光电二极管用于 CCD 的线性化或用作参考探测器。 SiC 光电二极管的辐射响应度功能使其能够独立于 CCD 使用。可以使用相应的光谱数据自动校正辐射精度。因此，该设备可用于对非常微弱的信号执行快速测量，这使得 BTS20418-UV 非常适合集成在测角仪中。尽管尺寸紧凑（103 毫米 x 107 毫米 x 52 毫米 – 长 x 宽 x 高），BTS2048-UV 分光辐射度计仍配有一个遥控滤光轮，其中有两个光学滤光片和一个用于暗测量的快门。
为了促进 CCD 传感器动态范围的最佳使用并克服大多数阵列光谱辐射计在紫外范围内的问题，在光束路径中放置了一个遥控滤光轮（打开、关闭、光学滤光片）。该滤波器与智能测量和杂散光校正程序相结合，可实现 BTS2048-UV 的高质量测量。
BTS2048-UV 针对其他紫外线源的一般测量进行了优化。 Gigahertz-Optik 的杂散光校准技术与进一步的智能测量程序相结合，可实现卓越的杂散光抑制。可根据要求选择性地提供 BTS2048-UV 附加杂散光校正矩阵的校准。
多年的经验及其设备齐全的 DAkkS 校准实验室 (DK-15047-01-00) 使 Gigahertz-Optik 能够提供低至 200 nm 的可追溯校准。这拓宽了 BTS2048-UV 和 UV-C-LED 的应用范围。对于短波光谱范围，Gigahertz-Optik GmbH 实施了一种特殊的基于氘灯的校准策略。
BTS2048-UV 非常适合工业应用中的 UV 前端和后端 LED 测试。其 CCD 探测器在触发测量之前集成了所有像素的电子调零功能（电子快门）。当测试 LED 在脉冲电流模式下运行时，电子快门和测量触发可通过触发端口与电源同步。强大的微处理器只需 7 毫秒即可通过快速 LAN 接口将完整的数据集传输到系统计算机。
BTS2048-UV 光谱辐射计具有扩散器窗口，因此可用于测量 UV 辐照度，包括。光谱和峰值波长，无需任何额外的配件。通过扩散窗，BTS2048-UV 还可以直接安装在积分球、辐射透镜和测角仪等附件上，以测量辐射功率、辐射率和辐射分布。
标准S-BTS2048 用户软件具有可定制的用户界面，并提供大量显示和功能模块，在使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-UV 时可以激活这些模块。提供S -SDK-BTS2048 开发者软件，用于将 BTS2048-UV 集成到客户自己的软件中。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-UV 由 Gigahertz-Optik 的ISO/IEC 17025 校准实验室进行校准，该实验室根据 ISO/IEC 17025的光谱响应度和光谱辐照度获得 DAkkS (DK-15047-01-00) 认可。校准还包括相应的附件组件。每台设备均附有各自的校准证书。
| （1）常规参数 | |||
| 简短的介绍 | UV 优化的 TE 冷却 CCD 光谱仪具有宽动态范围，适用于 CW 和辐照度、光谱和峰值波长的短期测量。其他参数的配件。 | ||
| 主要特点 | 设备紧凑。 BiTec 探测器，配备背照式 TE 冷却 CCD（2048 像素、0.8 nm 光学分辨率、电子快门）和 SiC 光电二极管。光学带宽校正（CIE214）。带快门和边缘滤镜的滤镜轮。带扩散窗的输入透镜。余弦视场。 | ||
| 测量范围 | 3E-5 W/(m²nm) 至 3E4 W/(m²nm) @325nm。响应度从 190 nm 到 430 nm。 | ||
| 典型应用 | 用于设计应用的 CCD 光谱辐射计。用于集成到前端和后端 LED 测试的测试系统中的模块。 | ||
| 校准 | 工厂校准。可追溯至国际校准标准 | ||
| （2）产品 | |||
| 典型应用 | 用于光谱辐照度、红斑等的照度计 | ||
| 测量数量 | 光谱辐照度 (W/(m² nm))、辐照度 (W/m²)、峰值波长、中心波长、质心波长、红斑。可选积分球：另外光谱辐射功率 (W/nm) 和辐射功率 (W) | ||
| 输入光学器件 | 扩散器，余弦校正视场 (f2 ≤ 3 %) | ||
| 滤光轮 | 4 个位置（打开、关闭、光学滤镜）。用于远程暗电流测量和杂散光减少。 | ||
| BiTec | 可以使用二极管和阵列进行并行测量，从而通过二极管对阵列进行线性校正，并分别通过a*(s z ( λ )) F*(s z ( λ )) 在线校正二极管的光谱失配。 | ||
| 测量模式 | 标准测量模式：200 nm 至 430 nm； 超出范围杂散光校正测量模式 (OoR SLC)：200 nm 至 430 nm； 杂散光校正带通测量模式 (BP SLC)：300 nm 至 386 nm。 | ||
| 校准不确定度 | 光谱辐照度
光谱辐照度响应度 (200 - 430) nm | ||
| （3）光谱探测器 | |||
| 积分时间 | 2μs - 60s *1 | 光谱范围 | (190 - 430) 纳米 |
| 光带宽 | 0.8纳米 | 像素分辨率 | ~0.13 纳米/像素 |
| 像素数 | 2048 | 芯片 | 高灵敏度背照式 CCD 芯片，一级冷却 (1TEC) |
| 模数转换器 | 16 位（25 ns 指令周期时间） | 峰值波长 | ±0.05纳米 |
| 带通校正 | 支持数学在线带通校正 | 线性度 | 完全线性化芯片>99.6% |
| 杂散光 | Out of Bound method < 1E-4 *3 | 基线噪声 | 5 cts *4 |
| 信噪比 | 5000 *5 | 动态范围 | >9 震级 |
| 光谱响应度 | (3E-5 - 3E4) W/(m²nm) @325nm *6*7 | ||
| 典型测量时间 | W/m² of a Halogen lampe from (250 - 400) nm
| ||
| （4）一体式探测器 | |||
| 测量时间 | (0.1 - 6000) 毫秒 | 校准 | 辐照度±6%* 10 |
| 模数转换器 | 16位 | 测量范围 | 可选：(5E-3 - 2E5) W/m² * 11 |
| 测量范围 | 七 (7) 个测量范围，具有卓越的偏移校正功能 | ||
| 筛选 | 可选：对 220 nm 至 360 nm 范围内的矩形函数的响应度进行数学调整（使用测得的光谱数据对辐射函数进行 SMCF 在线校正）。* * 二极管的光谱响应度不对应于矩形函数（光学滤波器不可能）。当测量光谱偏离积分检测器（UV LED，峰值为 405 nm）的光源时，使用 SMCF 校正测量结果。该校正的不确定性取决于测量光谱（噪声）的质量和校正因子（光谱范围）的大小。 | ||
| （5）图表 | |||

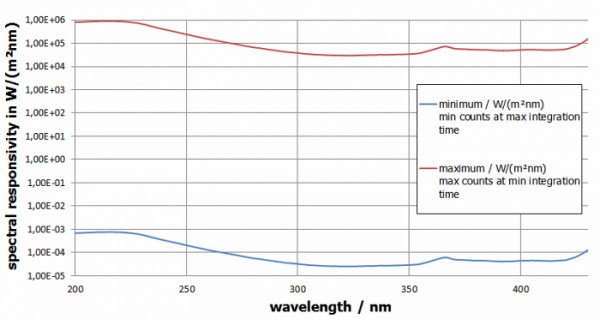

| 光谱响应度 | |||
| |||

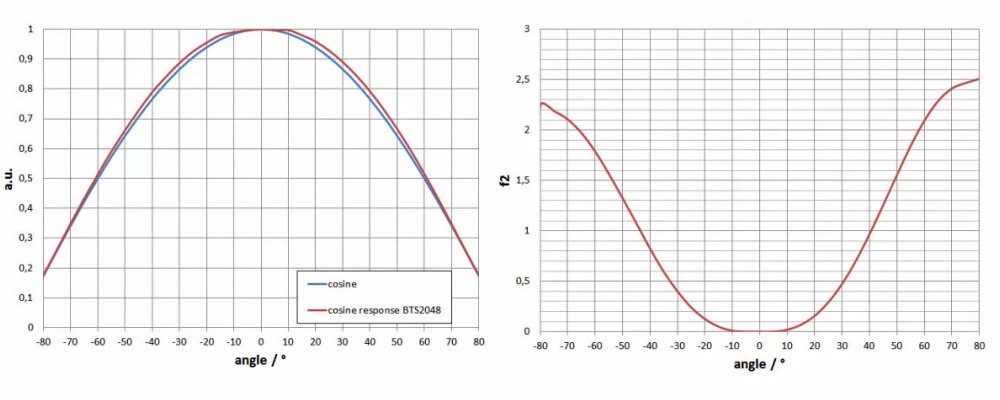

| f2（方向响应/余弦误差） | |||
| |||
| （6）其它参数 | |||
| 微处理器 | 32位用于设备控制，16位用于CCD阵列控制，8位用于光电二极管控制 | ||
| 接口 | USB V2.0、以太网（LAN UDP协议）、RS232、RS485 | ||
| 数据传输 | 标准为 2048 个浮点数组值，通过以太网 7ms，通过 USB 2.0 140 ms | ||
| 输入接口 | 2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA | ||
| 输出接口 | 最大 2x 集电极开路最大 25V 500毫安 | ||
| 扳机 | 合并触发输入（不同选项、上升/下降沿、延迟等） | ||
| 软件 | 用户软件 S-BTS2048 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置。 | ||
| 电源 | 带电源：直流输入 5V (±10 %) @ 700 mA 带 USB 总线 (500mA) *8 | ||
| 尺寸 | 103毫米×107毫米×52毫米（长×宽×高） | 重量 | 500克 |
| 安装 | 三脚架和 M6 螺纹； 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使用。 | 温度范围 | 储存：（-10 至 50）℃ 操作：（10 至 30）°C *9 |
| 信息 | *1 建议对积分时间的每次变化执行新的暗信号测量。 *2典型值，主波长的不确定度取决于LED的光谱分布。 *3 典型值，在具有深蓝色 LED 峰值的冷白宽带 LED 峰值左侧 100 nm 处测量。 *4 *5 典型值是在未对 4ms 测量时间和阵列满量程控制进行平均的情况下测得的。平均导致 S/N 二次上升，即基础噪声二次下降，例如平均到 100 倍，S/N 提高 10 倍。 *6 最小 500/1 序列号。全量程控制下的最大值。 *7 只允许短时间照射，以避免热损伤。 *8 在 USB 连接期间，由于电流供应有限，并非所有功能都可用，例如没有以太网和 TEC 冷却。 *9 大约需要温度稳定装置。 25分钟在预热阶段进行测量，或者如果在变化的温度下进行测量，则每次测量都需要进行暗信号测量。 *10 使用氘灯进行 (Z) 校正。 *11 根据氘灯的光谱功率分布，仅允许短时间的最大辐射，以避免热损坏。 | ||
