Baumer OM30-L0550.HV.TXN 标准性能激光测距传感器
详情说明

      堡盟 Baumer OM30-L0550.HV.TXN 是一款标准性能激光测距传感器/距离传感器,货号: 11235107。


      一、OM30-L0550.HV.TXN 激光测距传感器的特点

         • 自动调整曝光时间,以便对变化的材料进行精确测量;

         • 对环境光有很高的免疫力,无论在什么环境条件下都能进行可靠的测量;

         • 线型光束形状,在结构表面获得特别稳定的测量结果;

         • 可调节的滤波器,可获得特别稳定的测量结果。


      二、OM30-L0550.HV.TXN 激光测距传感器的技术规格

(1)基本参数
类型:距离测量测量距离 Sd:50 … 550 mm
测量范围 Mr:500 mm调节:自学习:按钮 / RS485
上电指示灯:绿色LED输出指示灯:黄色LED
重复精度:2 … 86 µm线性误差:± 0,23 % MR
光束类型:线激光温漂:< 0.08% Sde/K


(2)光源
光源:脉冲红色激光二极管波长:660 nm
激光等级:2最大脉冲功率:2 mW
脉冲持续时间:0,001 ... 1,2 ms脉冲周期:0,2 ... 3,4 ms


(3)电气参数
Response delay:0,4 ms测量频率:5000 Hz
电源电压范围 +Vs:12 … 28 VDC最大电流消耗(无负载):50 mA
输出电路:RS485短路保护:
反极性保护:是,Vs到GND


(4)通信接口
接口:RS485波特率:57600,可调
协议:Modbus RTU


(5)机械参数
宽度 / 直径:13,6 mm高度 / 长度:49 mm
深度:40,3 mm类型:矩形,正视型
外壳材质:压铸锌前端光学元件:玻璃
连接方式:M8 接头,4针重量:67 g


(6)环境条件
抗环境光干扰能力:< 100 kLux防护等级:IP 67
工作温度:-10 … +50 °C储存温度:-20 … +60 °C
正弦振动:IEC 60068-2-6:2008半正弦振动:IEC 60068-2-27:2009
1 mm p-p (10 - 55 Hz),单轴5分钟30 g / 11 ms,单轴单方向6次冲击

单轴30分钟 (55 Hz)



      三、OM30-L0550.HV.TXN 传感器的相关图纸

产品图纸

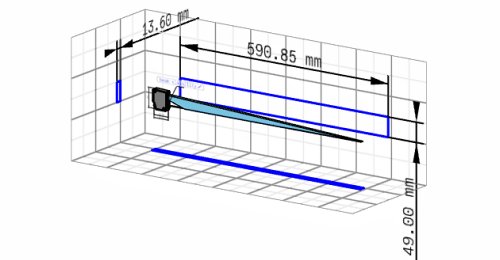

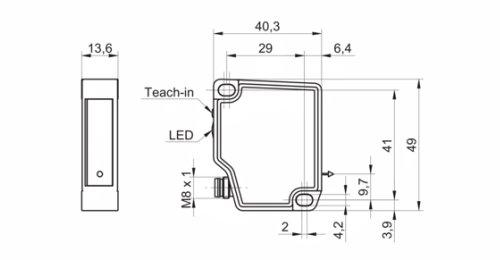

OM30-L0550.HV.TXN 的3D模型图OM30-L0550.HV.TXN 的产品尺寸图
3D模型尺寸图

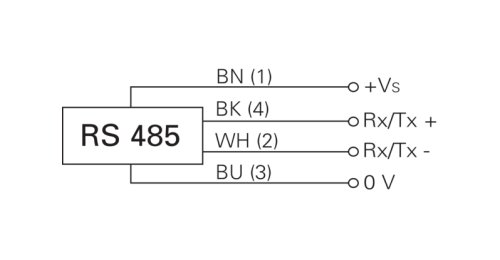

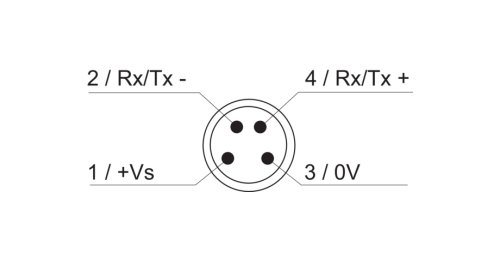

OM30-L0550.HV.TXN 的电气接线图OM30-L0550.HV.TXN 的针角定义图
接线图针角定义

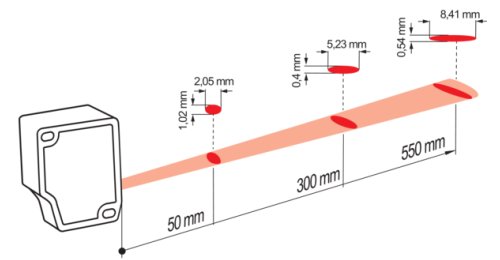

OM30-L0550.HV.TXN 的典型光束特性图OM30-L0550.HV.TXN 的激光警告图
典型光束特性激光警告


      四、更多与 OM30-L0550.HV.TXN 测距传感器类似的产品

      以下为感应距离 50 … 550 mm 的微型激光测距传感器:

         • OM30-L0100.HV.YIN

         • OM30-L0100.HV.YUN

         • OM30-L0350.HV.TXN

         • OM30-L0350.HV.YIN

         • OM30-L0350.HV.YUN

         • OM30-L0550.HV.TXN

         • OM30-L0550.HV.YIN

         • OM30-L0550.HV.YUN

         • OM30-P0100.HV.TXN

         • OM30-P0100.HV.YIN

         • OM30-P0100.HV.YUN

         • OM30-P0350.HV.TXN

         • OM30-P0350.HV.YIN

         • OM30-P0350.HV.YUN

         • OM30-P0550.HV.TXN

         • OM30-P0550.HV.YIN

         • OM30-P0550.HV.YUN
