Gigahertz-Optik UV-3716 用于测量 UV 辐射辐照度的探测器头
详情说明

      一、UV-3716 UV 辐射辐照度测量探测器头的特点

      德国 Gigahertz-Optik UV-3716 是一款用于测量 UV 辐射辐照度(以 W/m² 为单位)的探测器/检测头。UV-3716 的特点:光谱响应度为 305-400nm (UV-A),余弦视场,适用于验光计和放大器,校准证书。它包含 UV-3716-1、UV-3716-2 及 UV-3716-4 三个细分型号。

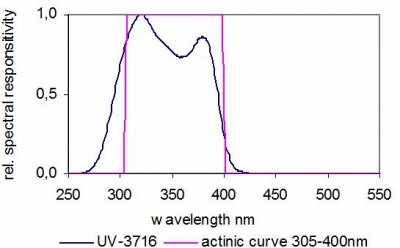

UV-3716 探测器的典型光谱响应度

UV-3716 典型光谱响应度

      二、UV-3716 UV 辐射辐照度测量探测器头介绍

      UV-3716 型号的光谱响应度范围涵盖 305 nm 至 400 nm 的 UV-A 范围。


      1、通用紫外辐射测量探测器

      UV-37 系列紫外辐射检测器主要用于多色辐射定义光谱范围内的光谱宽带辐照度测量。光学滤波器用于调整裸光电二极管响应以达到所需的光谱带通。计算机辅助滤光片设计可在指定的光谱区域内产生最佳的宽带辐射响应。


      2、预老化组件

      UV-37 探测器的所有光学和光电组件均经过紫外线辐射预老化,以实现长期稳定性。


      3、余弦视场

      探测器空间响应度的余弦 FOV 特性受到 UV-37 探测器扩散器窗口的影响。


      4、专为宽动态而设计

      UV-37 探测器专为低辐照度应用提供尽可能高的辐照灵敏度而设计。然而,光电二极管的宽范围线性度与 Gigahertz-Optik 验光计的宽动态信号范围放大器相结合,使 UV-37 系列探测器也可用于高辐照度的应用。上限仅受检测器最大工作电流及其指定工作温度的限制。


      5、紧凑型外壳

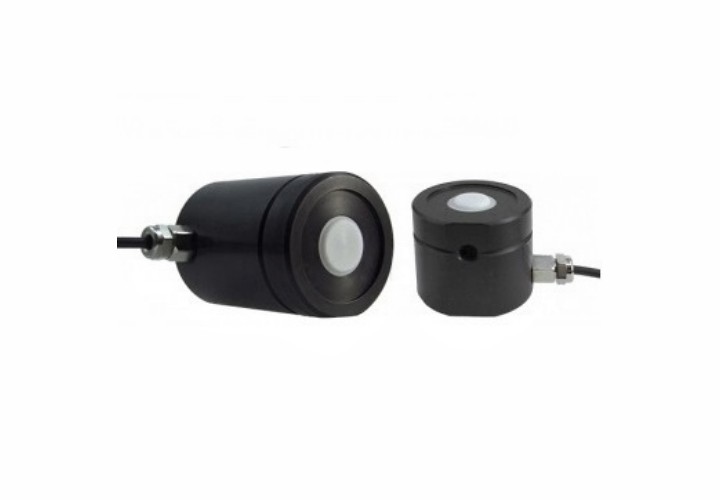

      UV-37 系列辐照度探测器内置于紧凑的 37 毫米直径黑色阳极氧化铝外壳中。扩散器周围的阴影环支持广角余弦响应。侧面 M6 螺纹安装孔可将探测器固定到位。 37 型标准外壳允许使用 SRT-M45/37-B 适配器连接其他 SRT-M37 型附件,以进行辐射或强度测量。


      6、可追溯的校准

      以 W/m² 和/或 W/cm² 为单位的辐照度校准以及探测器的相对光谱响应度在 Gigahertz-Optik 的校准实验室进行。除了使用光谱宽带参考灯进行常规校准外,还可以选择使用单色或定制类型参考灯进行替代校准。校准及其可追溯性在每个探测器随附的校准证书中得到确认。

Gigahertz-Optik UV-3716 用于测量 UV 辐射辐照度的探测器头

      三、UV-3716 UV 辐射辐照度测量探测器头的技术规格

(1)规格参数
光谱响应度:UV-A 305-400 nm典型响应度:10 nA/(W/m²)
最大信号电流:100 µA输入光学器件:11 mm Ø 扩散窗
输入光学器件:Cosine F.O.V.尺寸:直径 37 毫米,高度 32 毫米
安装:侧面M6螺纹孔温度范围:5-40℃
最小信号电流:取决于验光计

连接器:同轴电缆 2 m 长,带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器。
校准:UV-3716 光检测器的 A/(W/m²) 和 A/(W/cm²) 积分辐照度敏感校准。校准证书。
UV-3701 检测器的光谱辐照度灵敏度的校准,单位为 A/(W/m²) 和 A/(W/cm²)。以 10 nm 为步长对 305 nm 至 400 nm 的相对光谱灵敏度进行校准,与 365 nm 处的采样点绝对成比例。校准证书。


      四、可与 UV-3716 探测器头配置的仪器设备

         • P-9710:用于测量 CW、单脉冲和调制辐射的高端验光仪。

         • X1:四通道 USB 验光计和电流放大器,专为移动使用的光度检测器和辐射检测器而设计。

         • X1-RM:3HE 外壳中的验光计可用于 19” 机架。

         • X1-PCBCL:验光计和电流放大器模块,具有 4 个输入通道和 7 个增益范围。

         • P-2000:二通道验光仪。

         • P-9801:8 通道高级电流放大器/验光计。

         • P-9802:实验室用电流放大器(验光计),最多可配备 24 个测量头。

         • TR-9600:高速、短上升时间数据记录仪光学计(瞬态记录仪电流放大器)。

         • P-9202-4:快速响应时间跨阻信号放大器。

         • P-9202-5:通用跨阻信号放大器。

         • P-9202-6:高灵敏度跨阻信号放大器。


      五、更多与 UV-3716 UV 探测器相似的产品

         • UV-3701:用于测量 UV 辐射辐照度(以 W/m² 为单位)的探测器头。特点:光谱响应度为 315-400nm (UV-A),余弦视场,适用于验光计和放大器,校准证书。

         • UV-3725:用于测量空气消毒应用中 UV-C 254 nm 辐照度的探测器。

         • UV-3727:杀菌灯紫外线检测器
