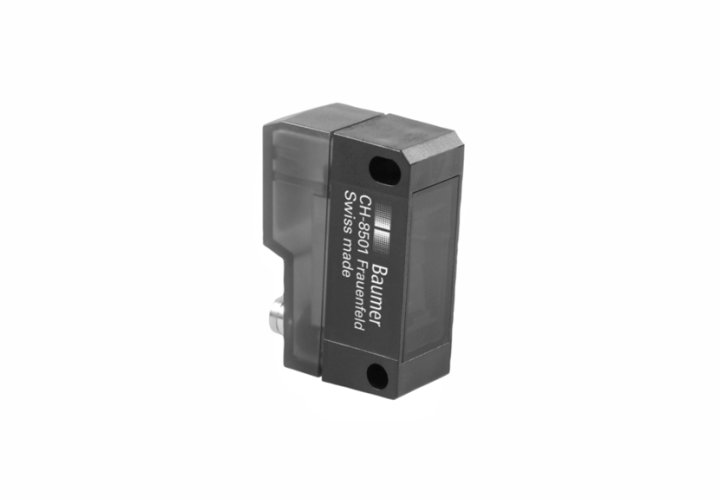

堡盟 Baumer FPDK 14P5101/S35A 标准型反射板式传感器|回归反射传感器，货号： 11001138。
• 类型：镜反射式传感器；
• 实际感应范围：7 m；
• 光源：脉冲红光LED；
• 输出电路：PNP；
• 常开；
• 连接方式：M8接头，4针；
• 工作温度：-25 … 65 °C；
• 防护等级：IP 67。
| （1）基本参数 | |
| 类型 | 反射板式传感器 |
| 光源 | 脉冲红光LED |
| 实际感应范围 Sb | 7 m |
| 额定感应范围 Sn | 7,2 m |
| 偏振滤光镜 | 是 |
| 调节/镜头受污指示灯 | 闪烁的指示灯 |
| 指示灯 | 黄色LED |
| 灵敏度调节 | 无 |
| 波长 | 660 nm |
| 交互影响抑制 | 是 |
| （2）电气参数 | |
| 响应时间 / 释放时间 | < 1 ms |
| 电源电压范围 +Vs | 10 … 30 VDC |
| 最大电流消耗（无负载） | 25 mA |
| 典型电流消耗 | 20 mA |
| 压降 Vd | <1,8 VDC |
| 输出功能 | 亮通/暗通 |
| 输出电路 | PNP |
| 输出电流 | 100 mA |
| 短路保护 | 是 |
| 反极性保护 | 是 |
| （3）机械参数 | |
| 宽度 / 直径 | 14,8 mm |
| 高度 / 长度 | 43 mm |
| 深度 | 31 mm |
| 类型 | 矩形 |
| 外壳材质 | 塑料（ASA、MABS） |
| 前端光学元件 | PMMA |
| 连接方式 | M8 接头，4针 |
| （4）环境条件 | |
| 工作温度 | -25 … +65 °C |
| 防护等级 | IP 67 |
| 图纸 | |

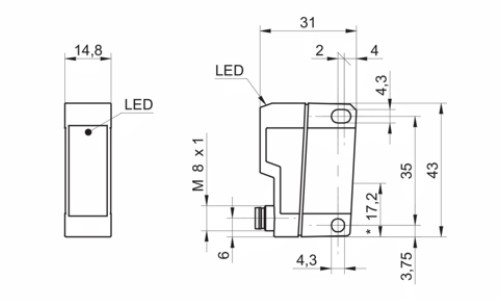

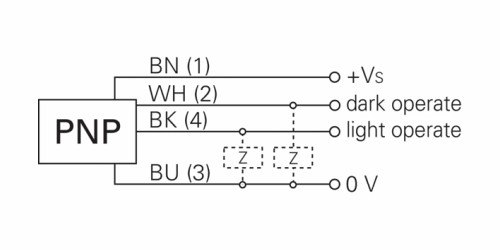

| 尺寸图 | 接线图 |
 |  |
