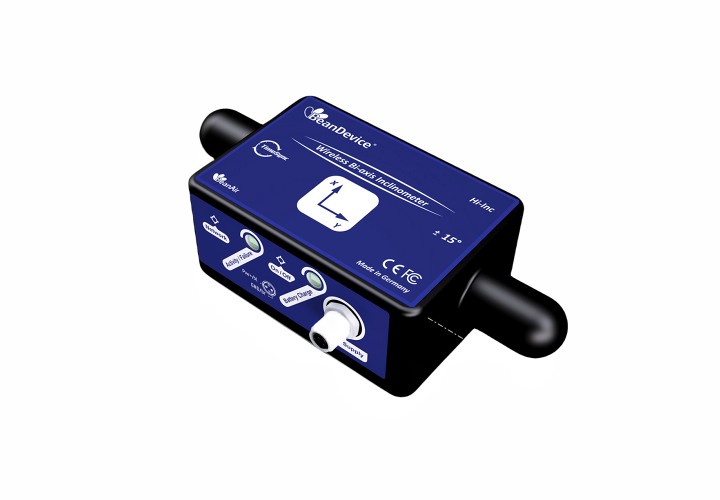

德国 BeanAir BeanDevice® 2.4GHz HI-Inc 无线倾角传感器 |倾斜 /倾斜/坡度监测。
BeanDevice® 2.4GHz HI-INC有多个版本（双轴 ±30°），是一款带有集成数据记录器的无线倾斜传感器。其特点是防水（IP67/Nema 6）和轻质铝制外壳（80x55x36mm，155g）、超低功耗（睡眠模式下 30 µA）、集成数据记录器，可存储多达 100 万条数据日志，该无线倾角仪配有微型天线罩全向天线，最大无线范围为 500 米 (LOS)，非常适合所有类型的工业应用。
虽然绝大多数无线传感器不适合恶劣的工业环境，但BeanDevice® 2.4GHz HI-INC集成了创新的天线分集设计，可提高遭受随机和多样化干扰的环境中的无线电链路质量。天线分集可将无线链路的质量和可靠性提高 30%。
高性能 MEMS 倾角计和 5 阶抗混叠滤波器（可由用户远程编程）相结合，可实现极高的精度（25°C 时 ±15° 版本为 ±0.005°）。我们出色的 TimeSync® 功能可以通过无线传感器网络实现 ±2.5ms 的时间同步。它有助于增强数据融合和模态分析的用户体验。寻求快速、轻松地与第三方软件集成的用户可以选择我们的BeanGateway® 2.4GHz上提供的ModBus TCP/RTU/ASCII 协议。
• 时间同步无线传感器网络（精度±2.5ms）。
• 防水IP67外壳（Nema 6）。
• 集成锂离子电池充电器。
• 嵌入式数据记录器：多达 100 万个数据点（带事件约会）。
• 依靠 Beanair® 开发的无线电天线分集实现出色的无线电链路。
| （1）产品参考：BND-2.4Hz-HI-INC – MR –PS | |
MR – 测量范围： - 15B : bi-axis ±15° - 30B : bi-axis ±30° | PS-电源： - RB：内部可充电电池 - XT：外部原电池 |
| 示例 1：BND- 2.4Hz- HI-INC-15B-RB：无线双轴倾角仪，测量范围 ±15°，内置可充电电池 | |
| 示例 2：BND- 2.4Hz- HI-INC-30B-XT：无线双轴倾角仪，测量范围 ±30°，外部原电池 | |
| （2）传感器规格 | |
| 测斜仪技术 | 精确且低功耗的 MEMS 技术 |
| 测量分辨率（带宽 10 Hz） | 0,001° |
| 噪音密度 | 0.0004°/√Hz |
| 测量重复性（满量程，@ 25°C，每 2 秒静态测量模式） | ±0.005° for bi-axis ±15° version |
| ±0.006° for bi-axis ±30° version | |
| 长期稳定性 (@23°C) | <0.004° |
| 失调温度依赖性 | ±0.002°/°C |
| 灵敏度温度依赖性 | ±0.005%/°C |
| 模数转换器 | 具有温度补偿功能的 16 位 SAR 架构（逐次逼近寄存器） |
| 传感器频率响应 (-3 dB) | DC to 28 Hz |
噪声谱密度 DC to 100 Hz | 0.0004°/√Hz |
| 抗锯齿硬件滤波器 | 巴特沃斯五阶滤波器 – 截止频率：1 Hz 至 100 Hz 远程可编程 (BeanScape®) |
| （3）可通过 BeanScape® 2.4GHz 软件进行配置 | |
数据采集模式 （SPS = 每秒采样数） | 静态数据采集：低占空比数据采集 (LDCDA) 和报警模式（基于报警阈值）。 测量心跳1s to 24 hour 动态数据采集（不适用于带有参考扩展名 XT 的设备）：流式传输和 SET（带事件触发的流式传输）模式 。 |
| 报警阈值 | 三级警报：警报 < 操作 < 警报2 个高电平和 2 个低电平 |
| 采样率（流媒体和SET模式） | Minimum: 1 SPS |
| Maximum: 100 SPS on each axis | |
可编程截止频率 （抗混叠滤波器） | 1-100 Hz |
| 电源模式 | 省电模式和活动电源模式（XT 版本不可用，外部电源） |
| （4）射频规格 | |
| 无线技术 | 超高功率和免许可 2.4Ghz 无线电技术(IEEE 802.15.4E) |
| 无线传感器网络拓扑 | 点对点/星型 |
| 数据速率 | 250 Kbits/s |
| 射频特性 | ISM 2.4GHz – 16 个通道。 BeanAir® 设计的天线分集架构 |
| 发射功率 | +18 dBm |
| 接收灵敏度 | -104 dBm |
| 最大无线电范围 | 视线范围内 500 m |
| 非视距内 30-100 m | |
| 天线 | 具有天线分集功能的全向天线罩天线 |
| 增益：3 dBi | |
| 防水等级IP67 | |
| （5）嵌入式数据记录仪 | |
| 存储容量 | 多达 100 万个数据点 |
| 无线数据下载 | 下载完整内存需要3分钟（平均时间） |
| （6）TimeSync 功能：通过无线传感器网络 (WSN) 进行时钟同步 | |
| 时钟同步精度 | ±2.5 ms（25°C 时） |
| 水晶规格 | 公差±10ppm，稳定性±10ppm |
| （7）环境和机械 | |
| 套管 | 铝 AL6061 & 防水外壳 尺寸（长x宽x高）：80x55x36 mm 重量（含电池）：155g |
| 抗冲击 | 100g during 50 ms |
| 工作温度 | RB：内置可充电电池 -40 °C to +60 °C |
XT：外部电源 电池放电期间 -40 °C to +75 °C | |
| 规范和无线电认证 | • CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 |
| • FCC (North America) | |
| • ARIB STD-T66 Ver 3.6 | |
| • ROHS - Directive 2002/95/EC | |
| IP|NEMA 评级 | IP67 | Nema 6 |
| （8）电源 | |
| 集成电池充电器 | 具有高精度电池监控功能的集成锂离子电池充电器： • 过压/过流/短路/欠压保护； • 电池温度监控。 |
| 3.3V 时的电流消耗 | • 数据采集期间：30 to 40 mA |
| • 无线电传输期间：80 mA @ 18 dBm | |
| • 省电模式期间：< 38 µA | |
| 外接电源 | 8-28VDC 带反极性保护 |
| 可充电电池 | 高密度锂离子充电电池，容量为 950 mAh |

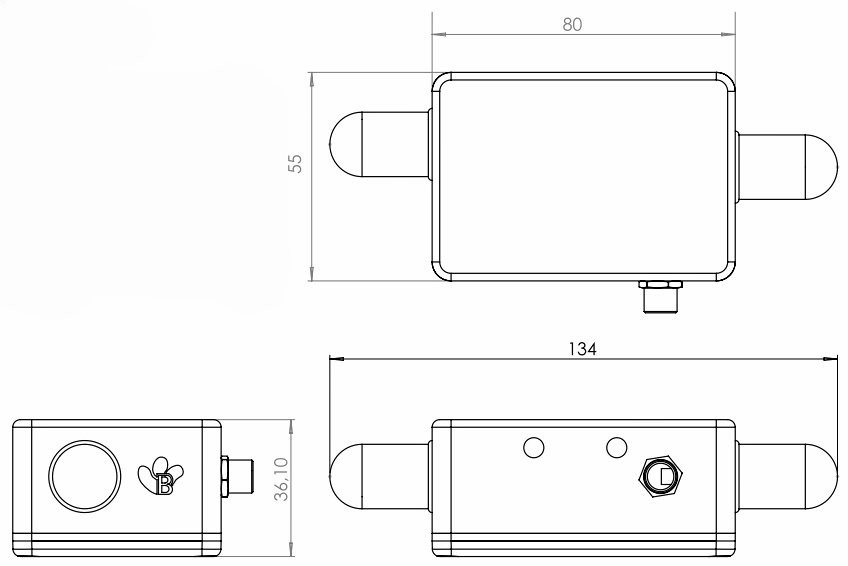

尺寸图

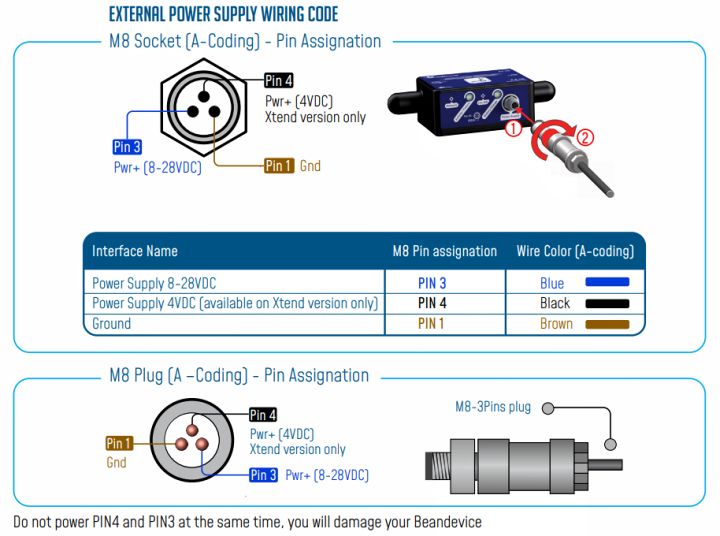

接线图

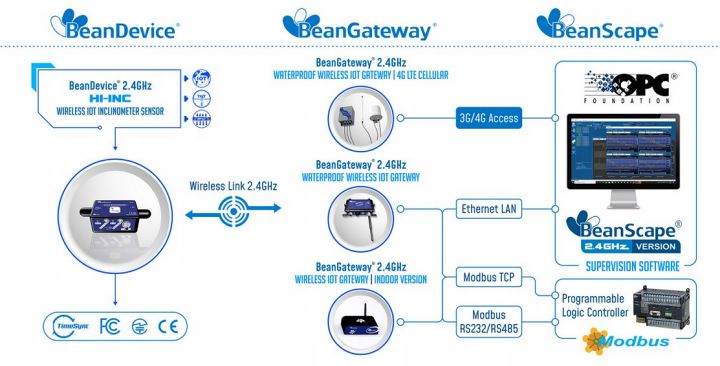

运行方式

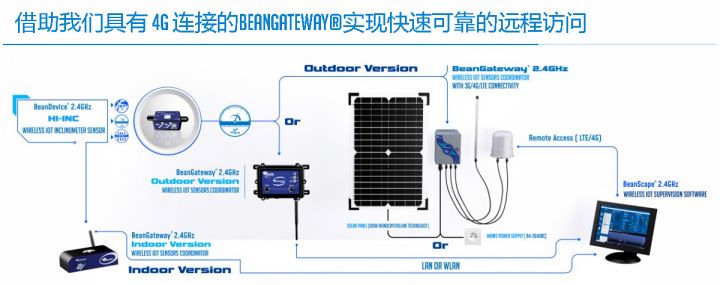

远程访问方式
• 平台调平和稳定；
• 内置测试设备；
• 结构健康监测（SHM）；
• 石油钻探；
• 轴向转子测量。

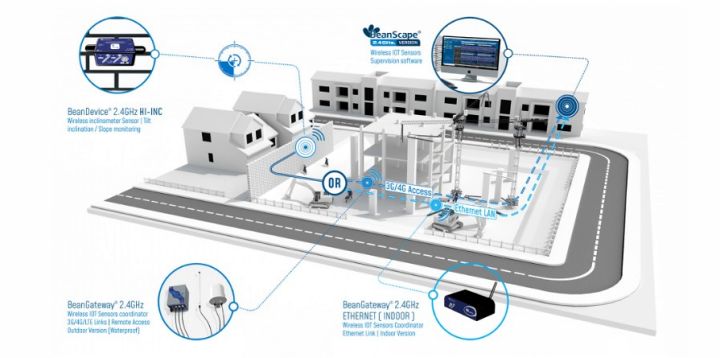

用于施工现场倾斜监测
