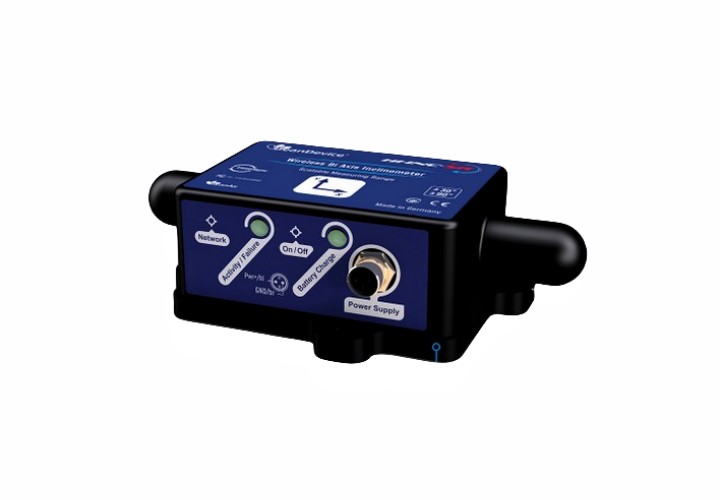

德国 BeanAir BeanDevice® 2.4GHz HI-INC-SR 无线三轴倾角传感器 |可扩展的测量范围。
BeanDevice® HI-INC-SR是一款高性能无线倾斜仪，具有可扩展的测量范围（±10°和±90°，可根据应用自动调整范围）。它提供高精度（±10°范围为±0.01°，±90°范围为±0.018°）。它集成了一个温度传感器（位于设备底座上），用于监控设备或结构的温度。
其特点是防水 (IP67/Nema 6) 和轻质铝制外壳、超低功耗（睡眠模式下为 30 µA）、可存储多达 800 万条数据日志的集成数据记录器以及微型天线罩全向天线该无线倾斜仪的最大无线范围为 500 米 (LOS)，非常适合所有类型的工业应用。
该物联网传感器配有我们的环保监控软件 BeanScape® 2.4GHz Lite 的免费版本（实时数据显示、数据测量备份在 CSV 日志文件中）。寻求与第三方软件快速轻松集成的用户可以选择 BeanGateway® 上提供的 ModBus TCP/RTU/ASCII 协议。
• MEMS 倾角仪具有可扩展的测量范围（±10° 和 ±90°）。
• 高分辨率0.0055°，高精度（±10°范围±0.005°，±90°范围±0.009°）。
• 时间同步无线传感器网络（精度±2.5ms）。
• 防水IP67外壳（Nema 6）。
• 集成锂离子电池充电器。
• 嵌入式数据记录器：多达 800 万个数据点（与事件汇聚）。
• 依靠 Beanair® 设计的无线电天线分集实现出色的无线电链路。
| （1）产品参考：BND-2.4GHZ-HI-INC-SR- MR - PS - MO | ||
MR – 测量范围： - 10T : Tri-axis ±10° / ±90° | PS-电源： - RB：内部可充电电池 - XT： 外部电源4VDC（兼容X-SOLAR-4VDC和PRIM-XTENDER） | MO - 安装选项 • SCM -螺丝安装盖 • MM -磁性安装盖 |
| 示例1： | BND-2.4GHZ-HI-INC-SR-10T-SCM，高性能无线三轴倾角仪，测量范围±10°/±90°，内置可充电电池，螺钉安装。 | |
| 示例2： | BND-2.4GHZ-HI-INC-SR-10T-XT-MM，高性能无线三轴倾角仪，测量范围±10°/±90°，外部电源，磁性安装。 | |
| （2）传感器规格 | |
| 测斜仪技术 | 精确且低功耗的 MEMS 技术。 |
| 可扩展的测量范围 | 用户可选范围 ±10° 或 ±90°，根据应用自动调整范围。 |
| 传感器分辨率 | 0.0055° |
| 噪音密度 | ±10° 范围：Y 轴 0.0007 °/√Hz，X、Z 轴 0.008 °/√Hz |
| ±90° 范围：所有轴 0.0012 °/√Hz | |
| 传感器精度（满量程，@ 25°C，每 2 秒静态测量模式） | ±10°测量范围为±0.01° |
| ±90°测量范围为±0.018° | |
| 失调温度依赖性（温度范围 –25°C 至 +85°C） | ±0.0008°/°C |
| 灵敏度温度依赖性（温度范围 –25°C 至 +85°C） | ±0.1% |
| 偏移寿命漂移 (@25°C) ±0.23 ° 传感器 | ±0.08° |
| 传感器频率响应 (-3 dB) | DC to 10 Hz，测量范围为 ±10° |
| DC to 40 Hz，测量范围为 ±90°（自动范围） | |
| DC to 70 Hz，测量范围为 ±90° | |
| 校准 | 工厂校准为 ±10° 范围和 ±90°，校准设置备份在传感器闪存上。 |
| 使用的校准方法：使用参考传感器进行背对背校准。 | |
| 用户可以重新校准传感器。 | |
| （3）集成温度传感器 | |
| 温度范围 | -40°C 至 +75°C |
| 测量分辨率 | ±0.06℃ |
| 传感器精度 | ±1℃ |
| （4）可通过 BeanScape® 2.4GHz 软件进行配置 | |
数据采集模式 （SPS = 每秒采样数） | 静态数据采集：低占空比数据采集 (LDCDA) 和报警模式（基于报警阈值）。 |
| 测量心跳1秒至24小时。 | |
| 动态数据采集（不适用于带有参考扩展名 XT 的设备）：流式传输和 SET（带事件触发的流式传输）模式 。 | |
| 报警阈值 | 三级警报：警报 < 操作 < 警报 |
| 采样率（流媒体和SET模式） | 最低：1 SPS |
| 最大：每轴 20 SPS，±10° 测量范围（静态和自动范围），±90° 测量范围（自动范围）， | |
| 最大值：每轴 80 SPS，±90° 测量范围（静态范围） | |
| 可扩展的测量范围 | ±10°、±90°和自动±10°/±90° |
| 电源模式 | 省电模式和活动电源模式（XT 版本不可用，外部电源） |
| （5）射频规格 | |
| 无线技术 | 超高功率和免许可 2.4Ghz 无线电技术(IEEE 802.15.4E) |
| 无线传感器网络拓扑 | 点对点/星型 |
| 数据速率 | 250 Kbits/s |
| 射频特性 | ISM 2.4GHz – 16 个通道。 BeanAir® 设计的天线分集架构 |
| 发射功率 | +18 dBm |
| 接收灵敏度 | -104 dBm |
| 最大无线电范围 | 视线范围内 500 m |
| 非视距内 30-100 m | |
| 天线 | 具有天线分集功能的全向天线罩天线 |
| 增益：3 dBi | |
| 防水等级IP67 | |
| （6）嵌入式数据记录仪 | |
| 存储容量 | 多达 800 万个数据点 |
| 无线数据下载 | 下载完整内存需要20分钟（平均时间） |
| （7）TimeSync 功能：通过无线传感器网络 (WSN) 进行时钟同步 | |
| 时钟同步精度 | ±2.5 ms (at 25°C) |
| 晶体规格 | 公差±10ppm，稳定性±10ppm |
| （8）环境和机械 | |
| 套管 | 铝 AL6061 & 防水外壳 • 尺寸（长x宽x高）： 100 x 71 x 38 mm（不带天线罩，带安装孔） • 重量（含内置电池）： • 225克（螺丝安装） • 252g（磁性安装） |
| 抗冲击 | 150g during 50 ms |
| 工作温度 | RB：内置可充电电池 |
| -40 °C to +60 °C | |
| XT：外部电源 | |
| 电池放电期间 -40 °C to +75 °C | |
| 规范和无线电认证 | • CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 |
| • FCC (North America) | |
| • ARIB STD-T66 Ver 3.6 | |
| • ROHS - Directive 2002/95/EC | |
| IP|NEMA 评级 | IP67 | Nema 6 |
| 底盘 | • 黑色阳极氧化铝 AL 7075，坚固的三点安装。 |
| • 螺钉安装选项：设备应使用 3 个尺寸为 M5 的螺钉安装在平坦光滑的表面上。安装扭矩5±1Nm。 | |
| • 磁性安装选项：设备应安装在钢表面上。 | |
| （9）电源 | |
| 集成电池充电器 | 具有高精度电池监控功能的集成锂离子电池充电器： • 过压/过流/短路/欠压保护 • 电池温度监控 |
| 3.3V 时的电流消耗 | • 数据采集期间：30 至 40 mA |
| • 无线电传输期间：55 mA @ 18 dBm | |
| • 省电模式期间：< 30 µA | |
| 外接电源 | • 8-28VDC 带反极性保护 |
| • IEC-61000-4-2：ESD 30kV（空气）、30kV（接触） | |
| • 浪涌保护 > 28VDC（最大 10us 期间 600W） | |
| 可充电电池 | 2 Ah，锂聚合物电池 |
| （10）不同测量周期的电池寿命 | |
| 启用省电模式，每分钟测量一次 | 8个月 |
| 启用省电模式，每 5 分钟测量一次 | 13个月 |
| 启用省电模式，每小时测量一次 | 6个月 |
| 省电模式已禁用，流模式 20 个样本/秒 | 72小时 |

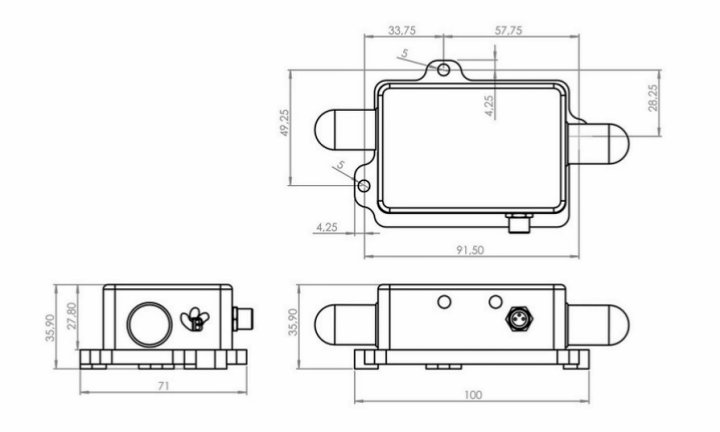

尺寸图

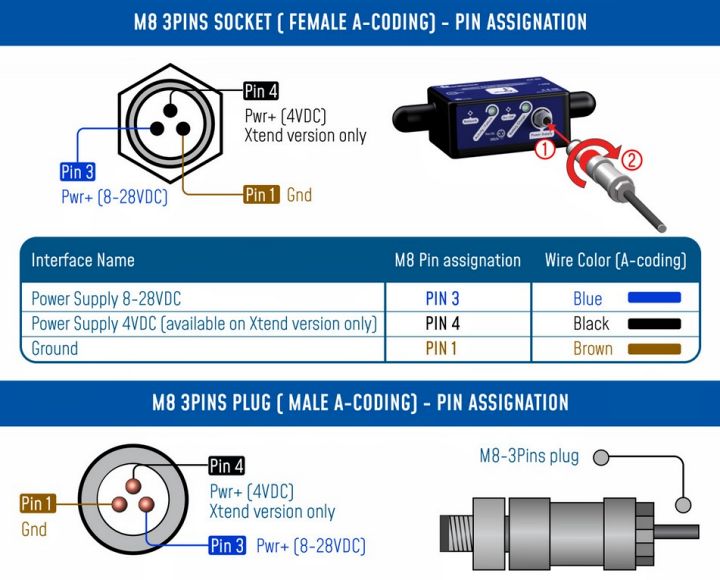

接线图

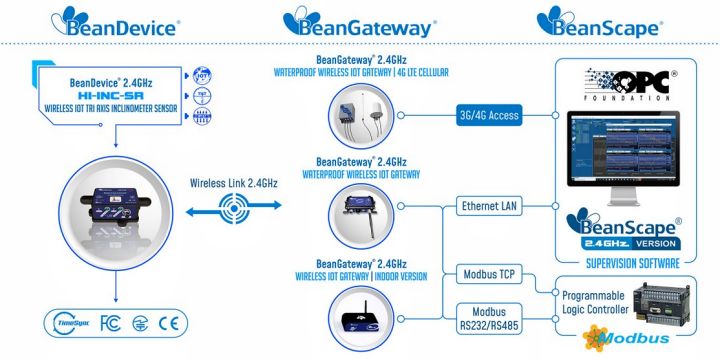

运行方式

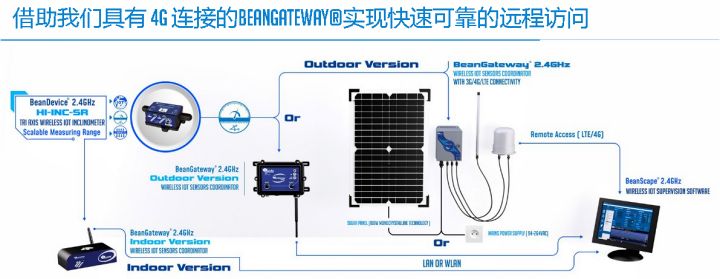

远程访问方式
• 土地测量；
• 结构健康监测（SHM）；
• 测试与测量；
• 铁路枕木监测。
应用天线基站倾斜监测
