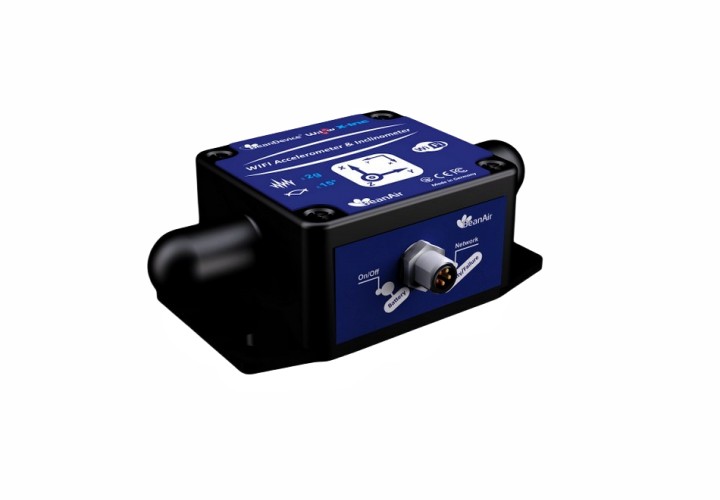

德国 BeanAirBeanAir BeanDevice® WIFI | Wilow® X-INC 无线物联网组合传感器 |加速度计和倾角计。
在许多结构健康监测 (SHM) 项目中，同时监测振动和倾斜活动至关重要。我们的实用解决方案是BeanDevice® WIFI | WiLow® X-INC是市场上首款集成高端加速度计和倾斜计传感器的无线组合传感器。该无线设备配备了 ULP（超低功耗）WIFI 技术，可实现开放标准的无线通信。
其特点是防水（IP67/Nema 6）和轻质铝制外壳（65x59x35mm，220g），超低功耗模式（节电模式下为0.2mA），内置数据记录器可记录500万条数据，这款出色的 ULP WIFI 加速计配有微型天线罩全向天线，最大无线范围可达 200 米 (LOS)，专用于结构健康监测、状态监测和多种工业监测应用。
虽然绝大多数无线物联网传感器不适合恶劣的工业环境，但 BeanDevice® WIFI | WiLow® X-INC集成了创新的天线分集设计，可提高遭受随机和多样化干扰的环境中的无线电链路质量。可以通过添加第三方WIFI来扩展无线范围。

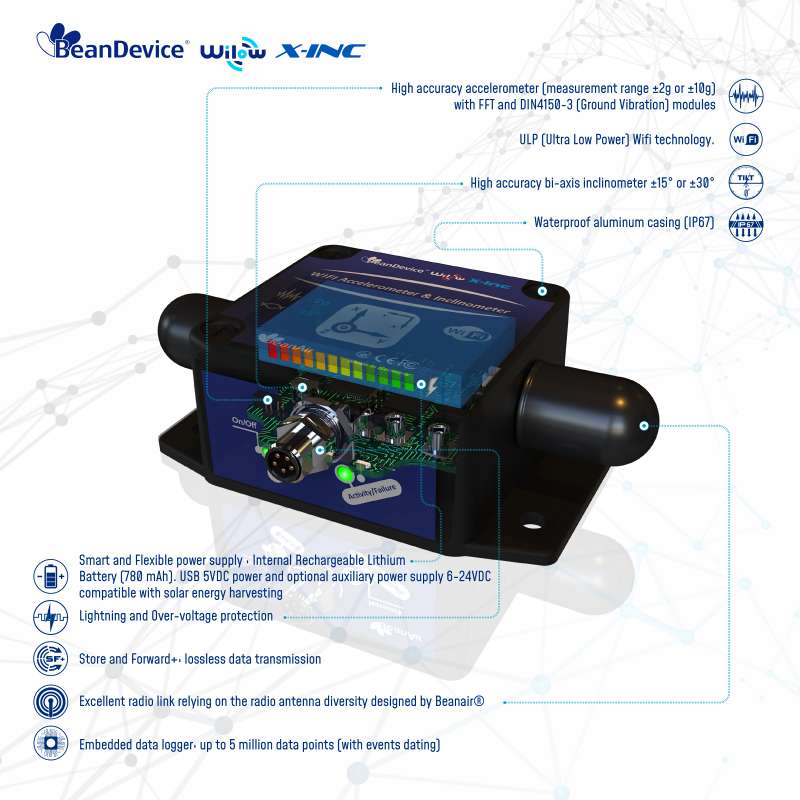

• IOT Ready：集成开源物联网协议MQTT 数据交换。
• 市场上首款集成加速度计/倾斜计的无线组合传感器。
• 高精度加速度计（测量范围±2g），带FFT和DIN4150-3（地面振动）模块。
• 高精度双轴倾角仪±15°或±30°。
• ULP（超低功耗）Wifi 技术。
• 防水(IP67|NEMA 6) 和坚固的铝制外壳。
• 智能灵活的电源：内置可充电锂电池（780 mAh），USB 5VDC 电源和可选的辅助电源 6-24VDC 兼容太阳能采集。
• 嵌入式数据记录器：多达 500 万个数据点（具有事件约会功能）。
• USB 2.0 链路用于设备配置（包括固件升级）。
• 依靠 Beanair® 设计的无线电天线分集实现出色的无线电链路。
• 虚拟测斜仪。
• 通过WIFI 进行无线固件升级。
• 存储转发+：无损数据传输。
| （1）产品参考： BND-WILOW-WIFI-X-INC- ACCMR - INCMR - APWR - MO | |||
ACCMR - 测量范围： • 2G： ±2g测量范围 | INCMR – 测量范围： • 15B : bi-axis ±15° • 30B : bi-axis ±30° | MO - 安装选项： • BR - 90° 安装支架 • M - 磁性安装 | EXPWR -辅助外部电源 EHR -电源兼容太阳能收集 8-24VDC |
| 示例 1： | BND-WILOW-WIFI-X-INC-2g-15B-BR - ULP Wifi 组合传感器加速度计（测量范围 ±2g）和倾斜计（测量范围 ±15° 双轴），带 90° 支架安装。 | ||
| 示例 2： | BND-WILOW-WIFI- X-INC- 2g-30B-M - ULP Wifi 组合传感器加速度计（测量范围 ±10g）和倾斜计（测量范围 ±30° 双轴），带磁铁安装。 | ||
| 示例 3： | BND-WILOW-WIFI- X-INC- 2g-15B-EHR - ULP Wifi Combo 传感器加速度计（测量范围 ±2g）和倾角计（测量范围 ±15° 双轴），带有辅助外部电源，兼容能量收集 8-24VDC。 | ||
| （2）加速度计规格 | |
| 加速度计技术 | 基于MEMS技术的高精度加速度计 |
| 测量范围 | 两个版本：±2g |
| 灵敏度 | ±2g 版本：660 mV/g |
| 典型的非线性 | ±0,1% FS |
| 模数转换器 | 带温度补偿的 24 位 Delta-Sigma |
| 同步测量通道 | |
| 传感器频率响应 (-3 dB) | DC to 800 Hz |
| 噪声谱密度 | ±2g 版本：45 µg/√Hz |
| RT 与温度之间的零重力偏移变化 | ±2g 版本：±0.2 mg/°C |
| RT 与温度之间的灵敏度变化 | ±2g 版本：±0.01 %/°C (XY) , ±0.02 %/°C (Z) |
| 偏移比例误差 | ±2g 版本：4mg |
| 灵敏度比例误差 | ±2g 版本：±1.25 % (X-Y) , ±0.2 % (Z) |
| 横轴灵敏度 | 0.02 |
| 抗锯齿硬件滤波器 | 巴特沃斯二阶滤波器（Butterworth 2th order filter） |
| 板载温度传感器 | 范围-40°C至+65°C，精度±1°C |
| 最大采样率 | 每轴 2 kSPS |
| （3）倾角传感器规格 | |
| 测斜仪技术 | 基于MEMS技术的倾角仪 |
| 测量分辨率（带宽 10 Hz） | 0.001° 或 0.0174 mm/m 或 3.6 角秒 |
| 测量重复性（满量程，@25°C，静态测量模式：低占空比或报警模式） | ±15B 版本：±0.003° 或 ±0.052 mm/m 或 ±10.8 arc seconds |
| ±30B 版本：±0.004° 或 ±0.070 mm/m 或 ±14.4 arc seconds | |
噪声谱密度 DC to 100 Hz | 0.0004 °/√Hz |
| 失调温度依赖性（温度范围 –25°C 至 +85°C） | ±0.002°/°C |
| 灵敏度温度依赖性（温度范围 –25°C 至 +85°C） | ±0.005 %/°C 带温度补偿 |
| 长期稳定性 (@23°C) | <0.004° |
| 模数转换器 | 带温度补偿的 24 位 Delta-Sigma 模数转换器 |
| 同步测量通道 | |
| 传感器频率响应（-3dB） | DC to 28 Hz |
| （4）高级振动分析工具（在 BeanScape Wilow Premium 和 RA 上提供） | |
| 软件过滤器 | 低通无限脉冲响应滤波器 (IIR) |
| 快速傅里叶变换 (FFT) | • 在线和离线FFT |
| • FFT 窗口类型（仅限离线 FFT）：矩形 / Hamming / Hann / Blackman/ Blackman Harris / Gaussian / Kaiser / Taylor / Triangle / Flattop / Bartlett Hann | |
| • 自动FFT报告（电子邮件传输） | |
| • FFT点数可配置，128-32768点 | |
| 峰值粒子速度 (PPV) | 仅适用于范围为 ±2g 的 BeanDevice Wilow AX-3D： • PPV 日志文件（电子邮件传输） • 自动DIN4150-3报告（电子邮件传输） |
| 位移测量 | 仅适用于范围为 ±2g 的 BeanDevice Wilow AX-3D |
| （5）远程配置参数 | |
数据采集模式 （SPS = 每秒采样数） | • 低占空比数据采集 (LDCDA) 模式：1 秒至 24 小时 |
| • 报警和测量模式：1秒至24小时 | |
| • 流媒体模式：默认100 SPS | |
| • 使用事件触发 (SET) 模式进行流式传输：默认为 100 SPS | |
| 采样率（流包模式） | • 最小值：1 SPS per axis |
| • 最大值：2 KSPS per axis | |
| 报警阈值 | 三级警报（警报-操作-警报） |
| 电源模式 | 省电模式和活动电源模式 |
| （6）射频规格 | |
| 无线协议栈 | IEEE 802.11 b/g/n |
| 无线传感器网络拓扑 | 点对点/星型/簇树 |
| 数据速率 | UDP：16 Mbps |
| TCP：13 Mbps | |
| 射频特性 | ISM 2.4GHz Beanair® 设计的天线多样性 |
| 接收灵敏度 | -95.7 dBm @1 DSSS |
| 最大无线电范围 | 200m (LOS)，通过添加 Wifi 桥接器/中继器来扩展无线电范围。 |
| OTA | 通过 WIFI 进行无线固件升级 |
| 天线 | 天线分集：2 个全向天线，增益为 2.8 dBi |
| （7）嵌入式数据记录仪 | |
| 数据速率 | 多达 500 万个数据点 |
| 射频特性 | 下载完整内存需要3分钟（平均时间） |
| （8）环境和机械 | |
| 套管 | 铝外壳 尺寸（长 x 宽 x 高）：35x59x65 毫米，不含天线和孔眼，重量（带内置电池，不带安装选项）：220 克 |
| 抗冲击 | 100g during 50 ms |
| 工作温度 | -40°C 至 +65°C |
| 规范和无线电认证 | • CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 (Europe) |
| • FCC (North America) | |
| • ARIB STD-T66 Ver. 3.6 (Japan) | |
| • ROHS - Directive 2002/95/EC | |
| IP|NEMA 评级 | IP67 | Nema 6 |
| （9）电源 | |
| 可充电电池 | 高密度锂离子充电电池，容量为 780 mAh。 |
| 集成电池充电器 | 具有高精度电池监控功能的集成锂离子电池充电器。 |
| 3.3V 时的电流消耗 | • 数据采集期间：20 至 30 mA |
• 无线电传输期间： • 1 个 DSSS - 278 毫安； • 54 正交频分复用 - 229 毫安。 | |
| • 睡眠功耗模式期间：< 100 µA | |
| 外接电源 | • USB供电5V |
| •可选辅助外部电源：8VDC 至 24VDC，兼容太阳能收集 | |

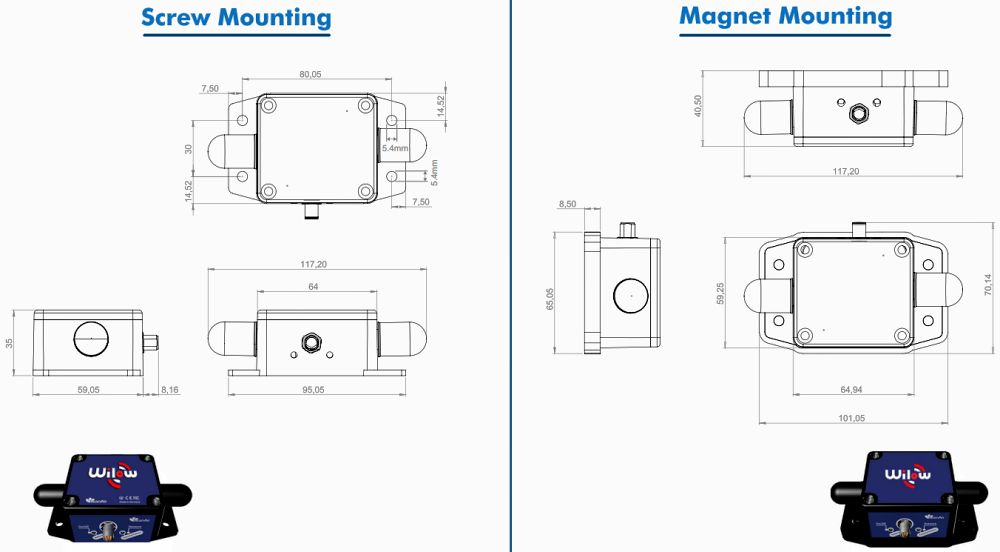

尺寸图

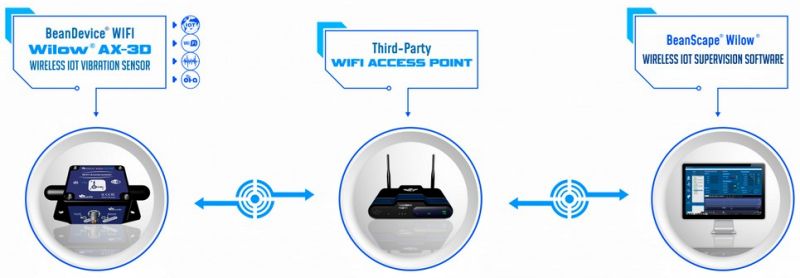

Wilow ®传感器可以轻松地与第三方WIFI 接入点配合使用。只需将您的 PC/笔记本电脑和 Beandevice Wilow® 连接到WIFI 接入点，然后开始在您自己的 IOT 软件（借助MQTT ）或我们的监控软件(BeanScape® Wilow® )上接收实时数据流。
运行方式

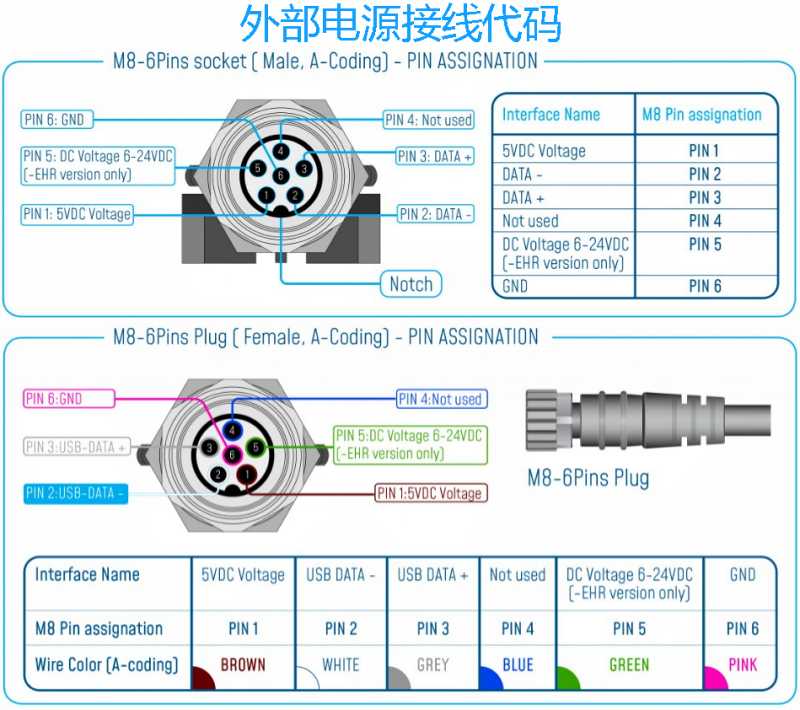

接线图
默认情况下，我们的Wilow®传感器配有免费版本的监控软件（BeanScape®Wilow®Lite ），用户可以访问物联网传感器仪表板、可视化实时图形显示、配置MQTT框架和备份数据测量在日志文件上。
该 WIFI 组合传感器在同一个盒子内配备了三个高性能且免费的传感器：
• 高性能加速度计，运行噪声极低（±2g 版本为 45 µg/√Hz）。
• 测斜仪传感器具有出色的测量重复性（±15B 版本的满量程为 ±0.003°），测量范围为 ±15° 或 ±30° 。
智能能源管理（USB 和能量收集）允许通过内部锂聚合物充电电池、USB 移动电源或太阳能电池板为 BeanDevice® Wilow® 供电。
Store and Forward+ 是一种无损数据传输机制，可在数据传输至关重要的工业应用中大规模部署 WiLow® 传感器。
BeanScape® Wilow®（仅限 Premium 和 RA 版本）是一款专用于我们的无线物联网传感器的监控软件，附带完整的振动分析报告：
• 实时振动和速度显示；
• 先进的振动分析工具：FFT、PPV（峰值粒子速度）仅适用于 ±2g 版本；
• 用于结构运动监测的振幅测量；
• 自动 FFT 和峰值粒子速度报告（符合 DIN4150-3 标准）；
• 达到振动阈值时通过电子邮件生成警报。
Beandevice® WiLow® AX-3D已为 IOT（工业物联网）应用做好准备，集成了 MQTT（消息队列遥测传输）数据框架，这是一种轻量级开源物联网协议。

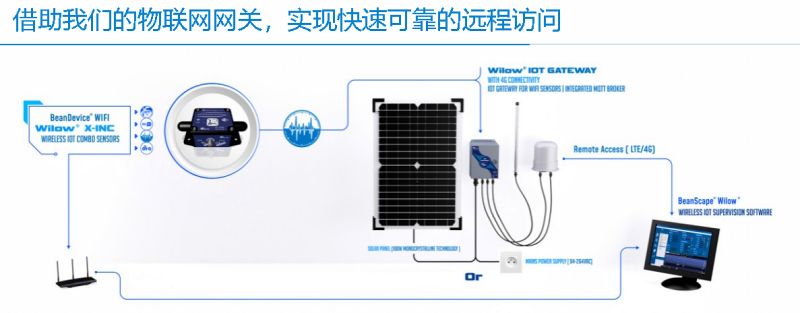

远程访问方式
