堡盟 Baumer O200.ER-NV1Z.72CV 微型对射式传感器（接收器），应用于目标物检测，货号： 11212609。
• 发射 / 接收类型：接收器；
• 类型：对射式传感器；
• 实际感应范围：5 m；
• 输出电路：NPN 互补；
• 灵敏度调节：无；
• 机械安装：光滑套筒 (不锈钢)；
• 连接方式：电缆，4针，2 m；
• 工作温度：-25 … 50 °C；
• 防护等级：IP67。

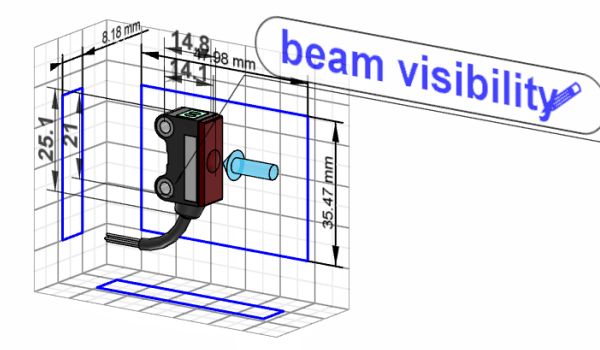

3D模型图
| （1）基本参数 | |
| 类型 | 对射式传感器 |
| 发射器 / 接收器 | 接收器 |
| 实际感应范围 Sb | 5 m |
| 额定感应范围 Sn | 6 m |
| 可识别的最小物体类型 | 5 mm (采用狭缝贴纸为0.5 mm) |
| 调节/镜头受污指示灯 | 闪烁的输出指示灯 |
| 输出指示灯 | 黄色LED |
| 上电指示灯 | 绿色LED |
| 灵敏度调节 | 无 |
| 交互影响抑制 | 是 |
| （2）电气参数 | |
| 响应时间 / 释放时间 | < 0,5 ms |
| 电源电压范围 +Vs | 10 … 30 VDC |
| 最大电流消耗（无负载） | 20 mA (@ 30 VDC) |
| 典型电流消耗 | 16 mA (@ 24 VDC) |
| 压降 Vd | <2 VDC |
| 输出功能 | 亮通/暗通 |
| 输出电路 | NPN互补 |
| 输出电流 | 50 mA |
| 短路保护 | 是 |
| 反极性保护 | 是 |
| （3）机械参数 | |
| 宽度 / 直径 | 8 mm |
| 高度 / 长度 | 25,1 mm |
| 深度 | 14,1 mm |
| 类型 | 矩形 |
| 机械安装 | 光滑套筒 (不锈钢) |
| 外壳材质 | 塑料（ASA、PMMA） |
| 前端光学元件 | PMMA |
| 连接方式 | 2米直接出线，4针 |
| 电缆特性 | PVC / PVC 4 x 0,08 mm² |
| （4）环境条件 | |
| 工作温度 | -25 … +50 °C |
| 防护等级 | IP 67 |
三、可与 O200.ER-NV1Z.72CV 对射式传感器（接收器）配置使用的发射器
| 对射式传感器 - 发射器 | |
货号： 11210548 | O200.TR-ZZZX.72CV/H006 货号： 11210571 |
O200.TR-ZZZX.72NV 货号： 11210278 | O200.TR-ZZZX.72NV/H006 货号： 11212649 |
四、O200.ER-NV1Z.72CV 对射式传感器的相关图纸
| 图纸 | |

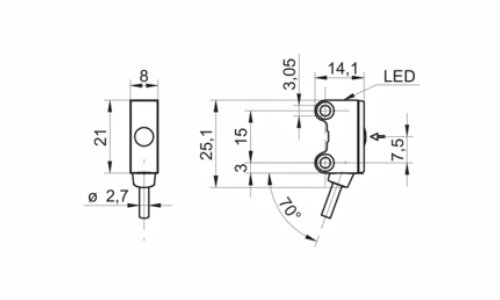

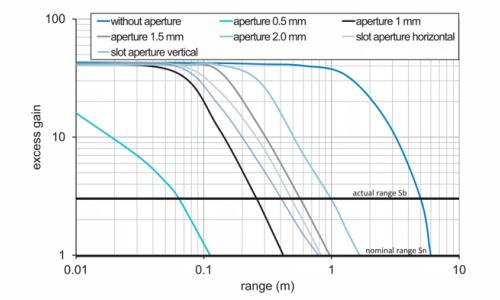

| 超额增益曲线 | 尺寸图 |
 |  |

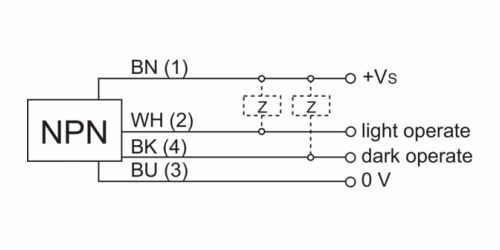

| 接线图 | |
 | |
