堡盟 Baumer O300.RR-GL1Z.72N 微型反射板式传感器|镜反射式传感器，货号： 11110443。
一、O300.RR-GL1Z.72N 反射板式传感器的特点
• 类型：镜反射式传感器；
• 实际感应范围：4 m；
• 光源：脉冲红光LED；
• 输出电路：推挽；
• 常开；
• 连接方式：M8接头，4针；
• 工作温度：-25 … 60 °C；
• 防护等级：IP 67。

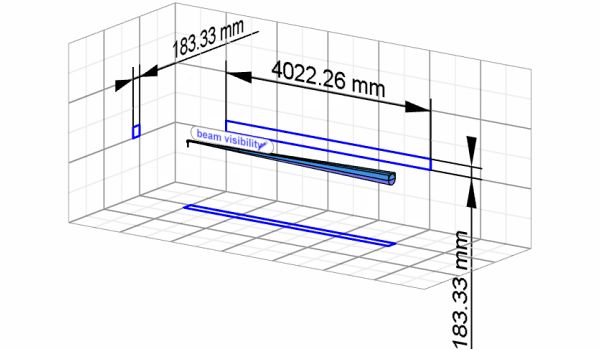

3D模型图
二、O300.RR-GL1Z.72N 反射板式传感器的技术规格
| （1）基本参数 | |
| 类型 | 反射板式传感器 |
| 光源 | 脉冲红光LED |
| 实际感应范围 Sb | 4 m |
| 额定感应范围 Sn | 5 m |
| 偏振滤光镜 | 是 |
| 指示灯 | 黄色LED |
| 上电指示灯 | 绿色LED |
| 灵敏度调节 | 无 |
| 波长 | 630 nm |
| 交互影响抑制 | 是 |
| 光轴校准 | < 2° |
| （2）电气参数 | |
| 响应时间 / 释放时间 | < 0,49 ms |
| 电源电压范围 +Vs | 10 … 30 VDC |
| 最大电流消耗（无负载） | 30 mA |
| 典型电流消耗 | 30 mA |
| 压降 Vd | <3 VDC |
| 输出功能 | 亮通功能 |
| 输出电路 | 推挽式 |
| 输出电流 | 100 mA |
| 短路保护 | 是 |
| 反极性保护 | 是 |
| （3）机械参数 | |
| 宽度 / 直径 | 12,9 mm |
| 高度 / 长度 | 32,3 mm |
| 深度 | 23 mm |
| 类型 | 矩形 |
| 外壳材质 | 塑料（ASA、PMMA） |
| 前端光学元件 | PMMA |
| 连接方式 | M8 接头，4针 |
| 工作温度 | -25 … +60 °C |
| 防护等级 | IP 67 |
三、O300.RR-GL1Z.72N 反射板式传感器的相关图纸
| 图纸 | |

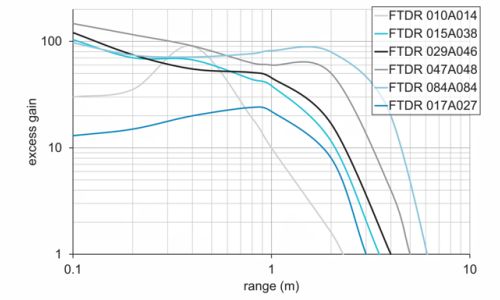

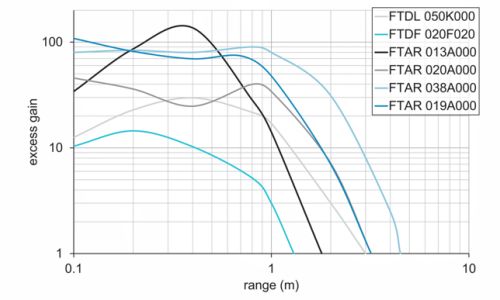

| 超额增益曲线（1） | 超额增益曲线（2） |
 |  |

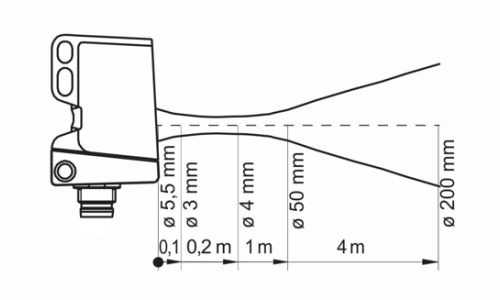

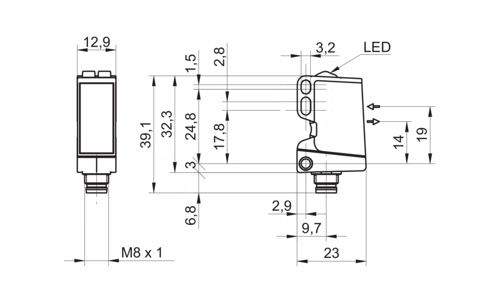

| 尺寸图 | 典型光束特性 |
 |  |

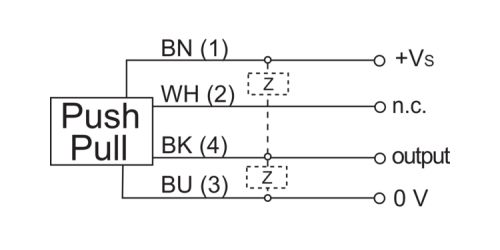

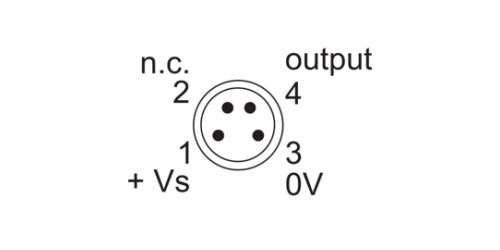

| 接线图 | 针角定义 |
 |  |
