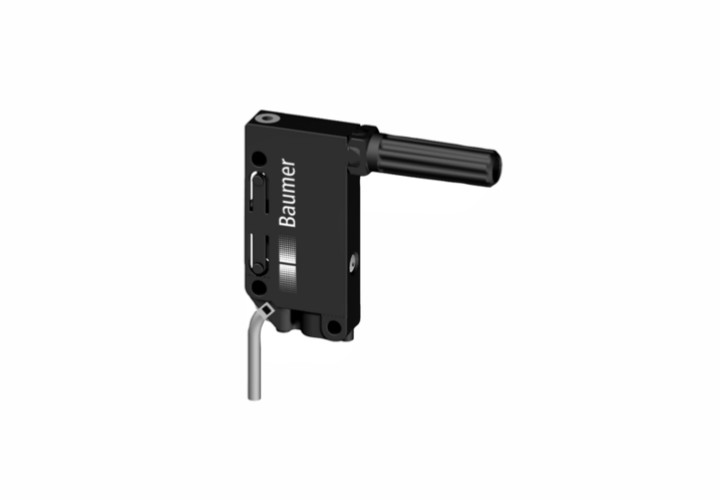

堡盟 Baumer UNDK 09U6914/D1 微型方头超声波测距传感器/最小物体/开口，货号： 11007901。
• 感应范围：3 … 150 mm；
• 输出电路：电压输出；
• 调节：自学习；
• 连接方式：电缆 PUR 4 x 0,08, 2 m；
• 工作温度：0 … +60 °C；
• 防护等级：IP 67。

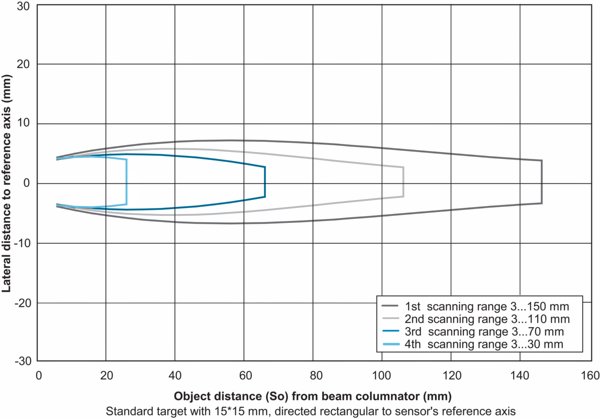

典型声锥纵面
| （1）基本参数 | |
| 感应范围 Sd | 3 … 150 mm |
| 感应范围近端限值 Sdc | 3 … 150 mm |
| 感应范围远端限值 Sde | 3 … 150 mm |
| 重复精度 | 0,5 mm |
| 分辨率 | < 0,3 mm |
| 响应时间 ton | < 35 ms |
| 释放时间 toff | < 35 ms |
| 温漂 | > 50 mm < 2 % of distance to target Sde |
| 声波频率 | 380 kHz |
| 调节 | 自学习 |
| 对准器 | 目标物指示灯闪烁 |
| 指示灯 | 黄色LED / 红色LED |
| （2）电气参数 | |
| 电源电压范围 +Vs | 15 … 30 VDC |
| 最大电流消耗（无负载） | 35 mA |
| 输出电路 | 电压输出 |
| 输出信号 | 0…10 V / 10…0 V |
| 输出电流 | 15 mA |
| 残余纹波 | < 10 % Vs |
| 短路保护 | 是 |
| 反极性保护 | 是 |
| （3）机械参数 | |
| 类型 | 矩形 |
| 外壳材质 | PA 12 |
| 束波套材质 | POM |
| 宽度 / 直径 | 8,6 mm |
| 高度 / 长度 | 48,8 mm |
| 深度 | 57,7 mm |
| 连接方式 | PUR电缆，4 x 0.08，2 m |
| （4）环境条件 | |
| 工作温度 | 0 … +60 °C |
| 防护等级 | IP 67 |

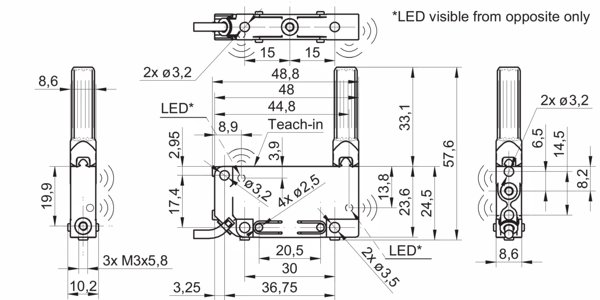

尺寸图

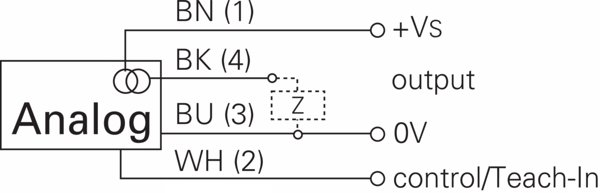

电路图
